О выполненной работе
Техническое обслуживание трансформатора ТМ 1000
кВА в Москве и сокращение энергопотребления на 10%
К нам обратился главный энергетик института микробиологии РАН России. Требовалось провести техническое обслуживание двух старых трансформаторов ТМ 1000 кВА образца 1964 года!
В соответствии с ПТЭЭП (Правилами технической эксплуатации электроустановок потребителей) такие трансформаторы нужно обслуживать не менее 1 раза в год, а осматривать до 3 раз в год. Техническое обслуживание этих трансформаторов не проводилось более 7 лет.
На трансформаторах скопилось большое количество пыли и грязи. Невооруженным взглядом было видно критическое состояние электрооборудования, чтобы убедиться в исправности проводки и оборудования провели тепловизионное обследование трансформаторов.
[slide-anything id=’1218′]
Привести трансформаторы в норму за 1 день
При обследовании трансформаторов с помощью тепловизионного оборудование инженеры обнаружили разницу нагрева контактных соединений высокого напряжения. Этот дефект возникает из-за неравномерной затяжки гаек высоковольтных шпилек трансформатора.
После вывода трансформатора из рабочего состояния, провели измерение изоляции обмоток силового трансформатора. Показания оказались неудовлетворительными – 180 мОМ.

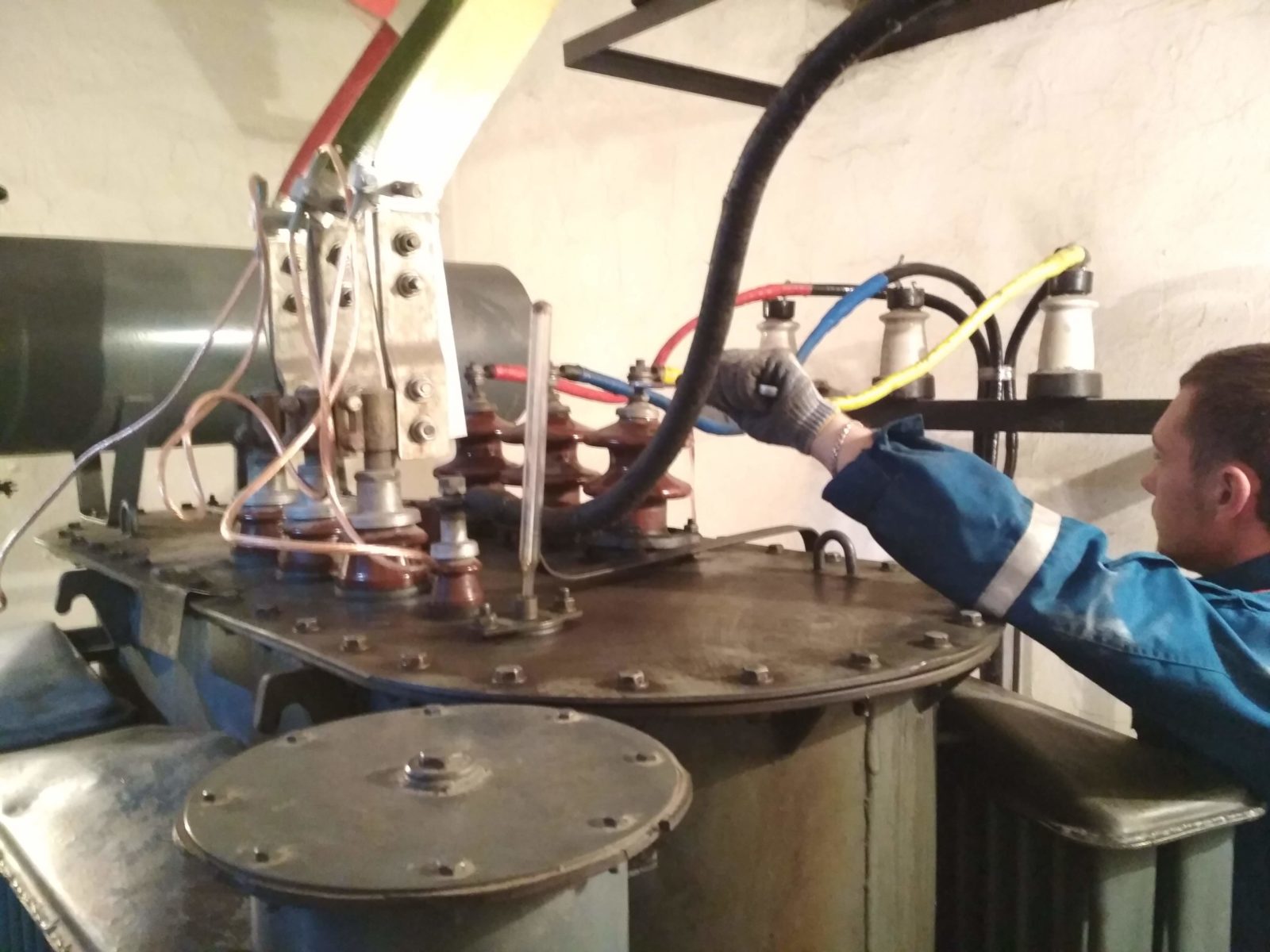

В течение 3 часов:
● удалили пыль и грязь,
● подтянули болтовые соединения,
● проверили все узлы и оборудование трансформатора: термометр,
термосифонный фильтр, радиаторы охлаждения, расширительный бак,
герметичность вводов.
Повторные замеры после технического обслуживания трансформаторов
Сделали повторный замер сопротивления изоляции обмоток. Намерили 650 мОМ. Такое сопротивление соответствует норме для трансформаторов ТМ 1000 кВА.
Подключили трансформаторы в работу. Повторный тепловизионный контроль показал отсутствие разницы температуры контактных соединений.
После окончания работ предоставили технический отчёт на 38 листах. Отчет содержал информацию о дальнейшей эксплуатации силовых трансформаторов с наиболее рациональным режимом работы, позволяющим экономить до 10% энергоресурсов института.
