Обслуживание подстанций
Основные выполняемые работы:
1.Техническое обслуживание трансформаторной подстанции — это комплекс мероприятий по поддержанию её исправного и работоспособного состояния.
2.Исправное состояние трансформаторной подстанции достигается проведением следующих работ:
- — восстановление первоначальных (или близких к этому значению) параметров изоляции электрооборудования;
- — зачистка, смазка, протяжка контактных соединений;
- — очистка от грязи и пыли корпусов электрооборудования, полов, стен, потолка;
- — устранение дефектов электрооборудования и строительной части;
- — контроль параметров силового трансформатора (температура, нагрузка, напряжение, наличие сколов изоляторов, уровень масла, наличие протечек масла, состояние высоковольтных предохранителей);
- — профилактические испытания и измерения электрооборудования нужно для своевременного выявления и предупреждения развития внутренних неисправностей электросети .
Годовое обслуживание КТП 10(6)/0,4 кВ.
Прокрутите таблицу в сторону, чтобы увидеть все колонки.
| Наименование работ | Периодичность | НТД, комментарии | |
|---|---|---|---|
| I 1 полугодие (с о отключением) | II полугодие (без отключения) | ||
| Плановый осмотр | есть | есть | |
| Внеплановый осмотр | С срабатывания устройств защиты, признаки ненормальной работы. | ПТЭП | |
| Измерение на вводе 0,4 кВ и отходящих линиях нагрузки и напряжения | есть | есть | ПТЭП |
| Тепловизионный (пирометрический) контроль РУ ВН, РУ НН, Трансформатора | есть | есть | ПТЭП |
| Обновление и замена диспетчерских надписей, бирок мнемонических схем, предупредительных плакатов и знаков безопасности в РУ 0,4-10 кВ | есть | есть | ПТЭП |
| Восстановление штатных ограждений, заделка кабельных вводов для ограничения проникновения мелких животных | есть | есть | ПТЭП |
| Текущий ремонт РУ ВН, РУ НН, Трансформатора | есть | — | ПТЭП |
| Очистка от грязи и пыли корпусов электрооборудования, полов, стен, потолка | есть | — | ПТЭП |
| Вырубка кустарников в охранной зоне ТП, обрезка сучьев | есть | — | ПТЭП |
Трансформаторная подстанция годовой график с Трансформатором типа М
Прокрутите таблицу в сторону, чтобы увидеть все колонки.
| Объём работы | Наименование НТД | Периодичность |
|---|---|---|
| Систему ППР устанавливает ответственный за электрохозяйство п.1.2.6. ПТЭП. (на основании ПТЭП, руководств по эксплуатации на оборудования заводов изготовителей, местных условий, справочников по эксплуатации А.И. Ящур и т.д.) | ||
| Силовые трансформаторы | ||
| Осмотр без отключения (согласно приложению 1лист осмотра ТП, создать гиперссылку) | п. 2.1.34 ПТЭП | 1раз/мес. |
| Текущий ремонт, основные работы: Прокрутка переключателя ответвлений обмоток; очистка от пыли и грязи изоляторов, бака и другого оборудования; проверка отсутствия на вводных изоляторах трещин и сколов, а также на корпусе и металлических деталях, виброопор, транспортных роликах; проверка вспомогательного оборудования: поплавковый указатель масла, спиртовой термометр; проверка уплотнений, течи масла, уровня масла в баке, покраска повреждённых мест лакокрасочного покрытия; проверка целостности и надёжности заземления трансформатора, плотности и надёжности болтовых соединений с заземляющими проводниками, проверка затяжки всех болтовых (резьбовых) соединений силовых кабелей (шин) с трансформатором; чистка контактных соединений. | 2.1.35 ПТЭП, п.2 Приложение 3 ПТЭП, п.1.3. Приложение 3 ПТЭП Руководство по эксплуатации трансформатора. Примечание — полный перечень работ зависит от типа трансформатора | 1 раз/год (устанавливается системой ППР) |
| Измерение сопротивления изоляции обмотокмегаомметром на напряжение 2500 В; | п.2 Приложение 3 ПТЭП | 1 раз/год (устанавливается системой ППР) |
| Измерение сопротивления обмоток постоянному току; | п.2 Приложение 3 ПТЭП | 1 раз/год (устанавливается системой ППР) |
| Тепловизионный (пирометрический) контрольконтактных соединений трансформатора. | п.2.1.39. ПТЭП, п.2.21 приложение 3 ПТЭП, Инструкция завода-изготовителя | 1 раз/год (устанавливается системой ППР) |
| Визуальный осмотр видимой части заземляющего устройства (проверка целостности и надёжности заземляющих проводников, контура, сварных соединений, плотности и надёжности болтовых соединений с заземляющими проводниками, наличие и надёжность приварки наконечников на гибких заземляющих проводниках, соответствие окраски, наличие антикоррозийных покрытий при необходимости восстановление) | п.2.7.9. ПТЭП | 1 раз/ 6 мес. |
| Распределительное устройство | ||
| Осмотр без отключения (согласно приложению 1 лист осмотра ТП, создать гиперссылку) проверка состояния изоляции (запылённость, наличие трещин, разрядов и т.д. ), отсутствие повреждений и следов коррозии, вибрации и треска электрооборудования исправность и правильность показаний указателей положения выключателей и устройств релейной защиты и автоматики, возможность доступа к коммутационным аппаратам, функционирование электрооборудования согласно технических характеристик. | п. 2.2.39,2.2.40 ПТЭП | 1раз/мес. |
| Проверка состояния помещения, исправность дверей и замков, отсутствие течи в кровле и между перекрытиями, исправность отопления и вентиляции, освещения и заземления, наличие и исправность средств пожаротушения, наличие испытанных средств защиты, укомплектованность медицинской аптечкой и т.д. | п. 2.2.40. ПТЭП | 1раз/мес |
| Уборка помещения (очистка от грязи и цементной пыли), в том числе трансформаторных камер | п. 2.2.10., 2.2.17. ПТЭП | 1 раз/ 6 мес. (по местным условиям) |
| Очистка от пыли и грязи электрооборудования | п.2.2.17 ПТЭП | 1 раз/ 6 мес. (по местным условиям) |
| Визуальный осмотр видимой части заземляющего устройства (проверка целостности и надёжности заземляющих проводников, контура, сварных соединений, плотности и надёжности болтовых соединений с заземляющими проводниками, наличие и надёжность приварки наконечников на гибких заземляющих проводниках, соответствие окраски, наличие антикоррозийных покрытий при необходимости восстановление) | п.2.7.9. ПТЭП | 1 раз/ 6 мес. |
| Проверка соединений заземлителей с заземляемыми элементами, в том числе с естественными заземлителями (выявление обрывово и других дефектов путём осмотра, простукивания и измерения переходного сопротивления) | п. 26.1. приложение 3 ПТЭП | 1 раз/год (устанавливается системой ППР) |
| Проверка состояния вводов и проходных изоляторов: измерение сопротивления изоляции, тепловизионный (пирометрический) контроль | п. 8.3 приложение 3 ПТЭП п. 9.1 приложение 3 ПТЭП п. 9.7 приложение 3 ПТЭП | 1 раз/год (устанавливается системой ППР) |
| Контроль контактных соединений: проверяется затяжка болтов контактных соединений, проверка сварных контактных соединений сборных и соеденительных шин (отсутствие трещин, прожогов, кратеров, в сварном соединении, отсутствие непроваров сварного шва), тепловизионный (пирометрический) контроль. | п. 8.4, 8.4 приложение 3 ПТЭП п. 1.3, 1.4, 1.5 приложение 3 ПТЭП | 1 раз/год (устанавливается системой ППР) |
Перечень выполнения работ по ТО-1 (разовое) КТП-180 кВА
Прокрутите таблицу в сторону, чтобы увидеть все колонки.

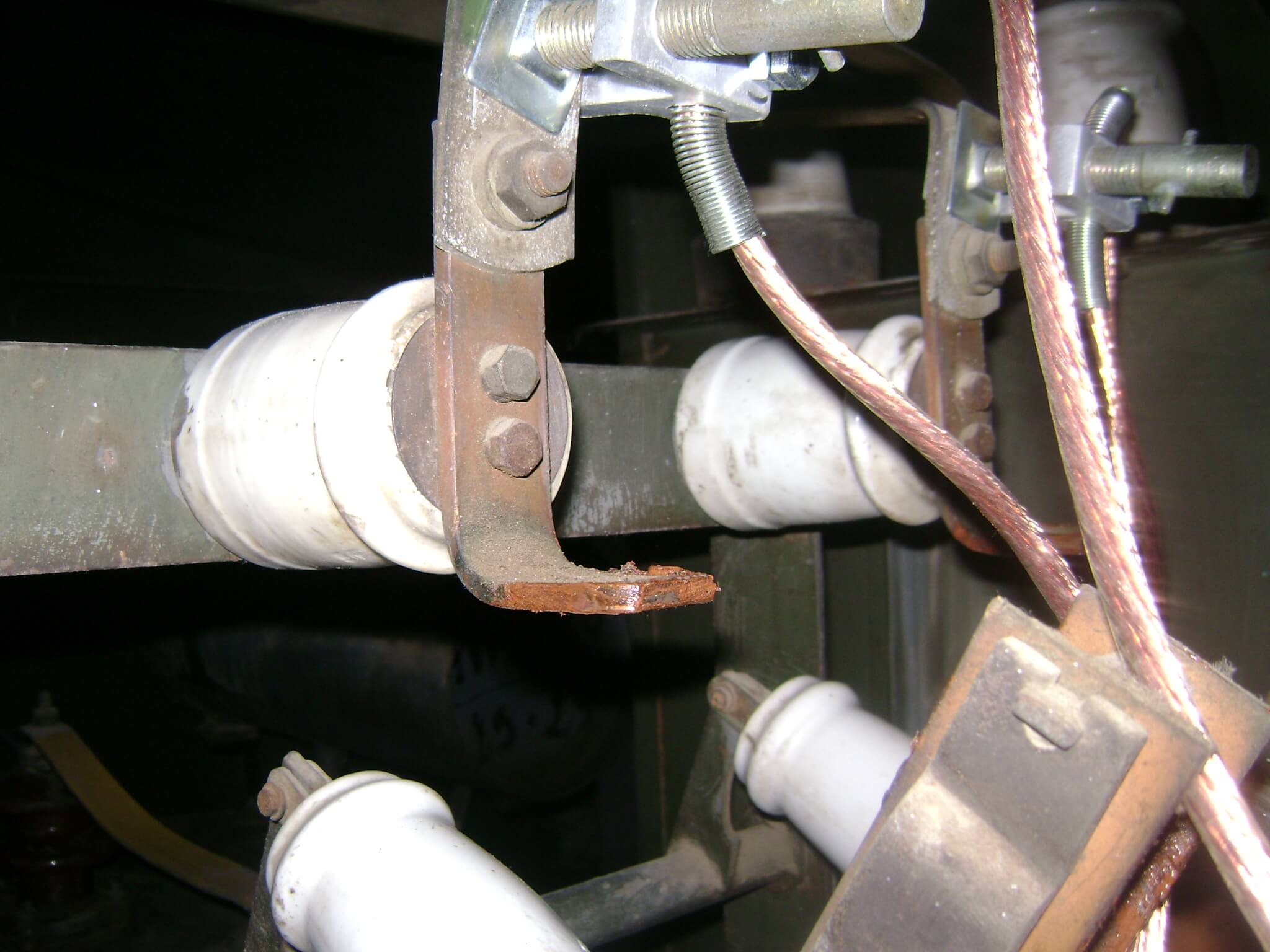

| № п/п | Наименование мероприятий | Кол-во оборудования |
|---|---|---|
| 1 | 2 | 3 |
| 1.0 | Трансформаторная подстанция комплектная закрытая 10/0,4 кВ. | |
| 1.1 | Визуальный осмотр электроустановок с целью проверки соответствия требованиям законодательства (согласно ПУЭ гл.1.8., ГОСТ Р 50571.16-2007, ПТЭЭП приложение 3). Проведение пирометрического контроля без отключения. Проверка наличия и соответствия однолинейной схемы. | 1 |
| 1.2 | Уборка шкафов, за исключением шкафа с высоковольтным вводом. | 1 |
| 1.3 | Очистка от загрязнения шин, изоляторов, коммутационных аппаратов РУ-0,4 кВ. Чистка, смазка токопроводящей пастой контактных соединений, смазка солидолом механических частей рубильников, регулировка (мелкий ремонт) при необходимости рубильников, проверка предохранителей. | 1 |
| 1.4 | Очистка от загрязнения корпуса, шин, изоляторов отключенного (со снятым напряжением) оборудования РУ-10 кВ. Регулировка, чистка, смазка коммутационных аппаратов. Проверка предохранителей. Измерение сопротивление изоляции. | 1 |
| 1.5 | Проверка целостности и надежности заземляющих проводников (контура), сварных соединений, плотности и надежности болтовых соединений с заземляющими проводниками (в том числе протяжка контактных соединений ошиновки заземляющих стержней на ячейках), наличия и надежности приварки наконечников на гибких заземляющих проводниках, соответствия окраски, антикоррозийных покрытий в рамках одной КТП. | 1 |
| 1.6 | Проверка осветительной проводки и электроламп. | 1 |
| 1.7 | Проверка сигнальных указателей. | 1 |
| 1.8 | Очистка от грязи и пыли помещений подстанции, в том числе очистка от пыли и грязи стен, пола и потолка, дверей, вентиляционных отверстий, осветительной аппаратуры КТП. | 1 |
| 1.9 | Проведение высоковольтных испытаний РУ-10 кВ, трансформатора, кабельных перемычек в пределах КТП. | 1 |
| 2.0 | Трансформатор 10/0,4 кВ. – ТМГ11 | |
| 2.1 | Визуальная проверка состояния контактов, отсутствия течи масла из маслонаполненных аппаратов, характера гудения трансформатора, отсутствия посторонних звуков. Визуальная проверка состояния и окраски шин и оборудования. | 1 |
| 2.2 | Очистка от пыли и грязи сухой ветошью, не оставляющей ворса силового трансформатора. Проверка отсутствия на вводных изоляторах трещин и сколов, а также на корпусе и металлических деталей, ослабление крепежей и фиксации обмоток. | |
| 2.3 | Проверка регулирования уровня напряжения силового трансформатора (ПБВ) | 1 |
| 2.4 | Визуальная проверка трансформаторов на герметичность. Проверка вспомогательного оборудования силового трансформатора (поплавковый указатель масла, спиртовой термометр и т.д.), в том числе уплотнений, течи масла, уровня масла в баке (в соответствии с руководством и инструкциями завода — изготовителя трансформатора) | 1 |
| 2.5 | Чистка изоляторов, масломерных стекол, бака и крышки трансформатора. | 1 |
| 2.6 | Подтяжка всех болтовых соединений и чистка контактных соединений. | 3 |
| 2.9 | Комплекс эксплуатационных испытаний силового трансформатора ТМ-400 10/0,4 (1 шт.) | |
| 2.9.1 | Измерение сопротивления изоляции обмоток силового трансформатора с определением коэффициента абсорбции | 1 |
| 2.9.2 | Измерение сопротивления обмоток силового трансформатора постоянному току | 18 |
| 3.0 | Выключатель нагрузки 10 кВ. | |
| 3.1 | Визуальный осмотр выключателя с составлением дефектной ведомости и с записью в журнале производства работ. | 2 |
| 3.2 | Проверка контактных соединений, последовательности включения главных и дугогасительных контактов. | 2 |
| 3.3 | Проверка правильности попадания ножей в отверстия дугогасительных камер. | 2 |
| 3.4 | Визуальная проверка состояния изоляторов. | 3 |
| 3.5 | Протяжка, смазка контактных соединений | 1 компл. |
| 4.0 | Разъединитель ЛР 10 кВ. | |
| 4.1 | Визуальный осмотр разъединителя с составлением дефектной ведомости и с записью в журнале производства работ. | 1 |
| 4.2 | Проверка отсутствия ударов ножей на основание неподвижных контактов в конце хода. | 1 |
| 4.3 | Проверка одновременности включения и отключения ножей разъединителей. | 1 |
| 4.4 | Измерение сопротивления изоляции разъединителя | 1 |
| 4.5 | Испытание повышенным напряжением промышленной частоты выключателей нагрузки | 1 |
| 4.6 | Измерение сопротивления постоянному току контактной системы выключателей нагрузки | 1 |
| 4.7 | Протяжка, смазка контактных соединений | 1 |
| 5.0 | РУНН-0,4 кВ | |
| 5.1 | Визуальный осмотр распределительного пункта с составлением дефектной ведомости и с записью в журнале производства работ. | 1 |
| 5.2 | Проверка наличия и соответствия однолинейной схемы (выполнение по необходимости). | 1 |
| 5.3 | Комплекс измерений шкафа ШВН-19У3 | 1 |
| 5.4 | Очистка оборудования от грязи и пыли. | 1 |
| 5.5 | Протяжка контактных соединений кабельных присоединений выключателей 0,4 кВ и прочей аппаратуры, предназначенной для собственных нужд подстанции (освещение, вентиляция и т.д.), чистка контактных соединений, смазка. | 1 |
| 5.6 | Проверки контактов на нагрев | 1 компл |
| 5.7 | Проверка действия расцепителей автоматических выключателей | 6 |
| 5.8 | Проверка наличия цепи между заземленными установками и элементами заземленной установки | 12 |
| 5.9 | Проверка сопротивления изоляции аппаратуры и проводки 0,4 кВ (осветительной сети) мегаомметром на напряжение 1000 В с верхним пределом измерений не ниже 10 000 Мом | 6 |
| 6. | Обновление диспетчерских наименований | |
| 6.1 | Обновление диспетчерских наименований на дверях ячеек, БКПТ, обновление надписей на бирок | 1 |
| 7 | Контур заземления | |
| 7.1 | Измерение сопротивления заземляющего устройства | 1 |
| 8 | Прибор учёта | |
| 8.1 | Поставка и монтаж прибора учёта типа Меркурий 230 ART 03 PQCSIGDN | |
| 9 | Техническая документация | |
| 9.1 | Составление технического отчета по результатам измерений и испытаниям | 2 |

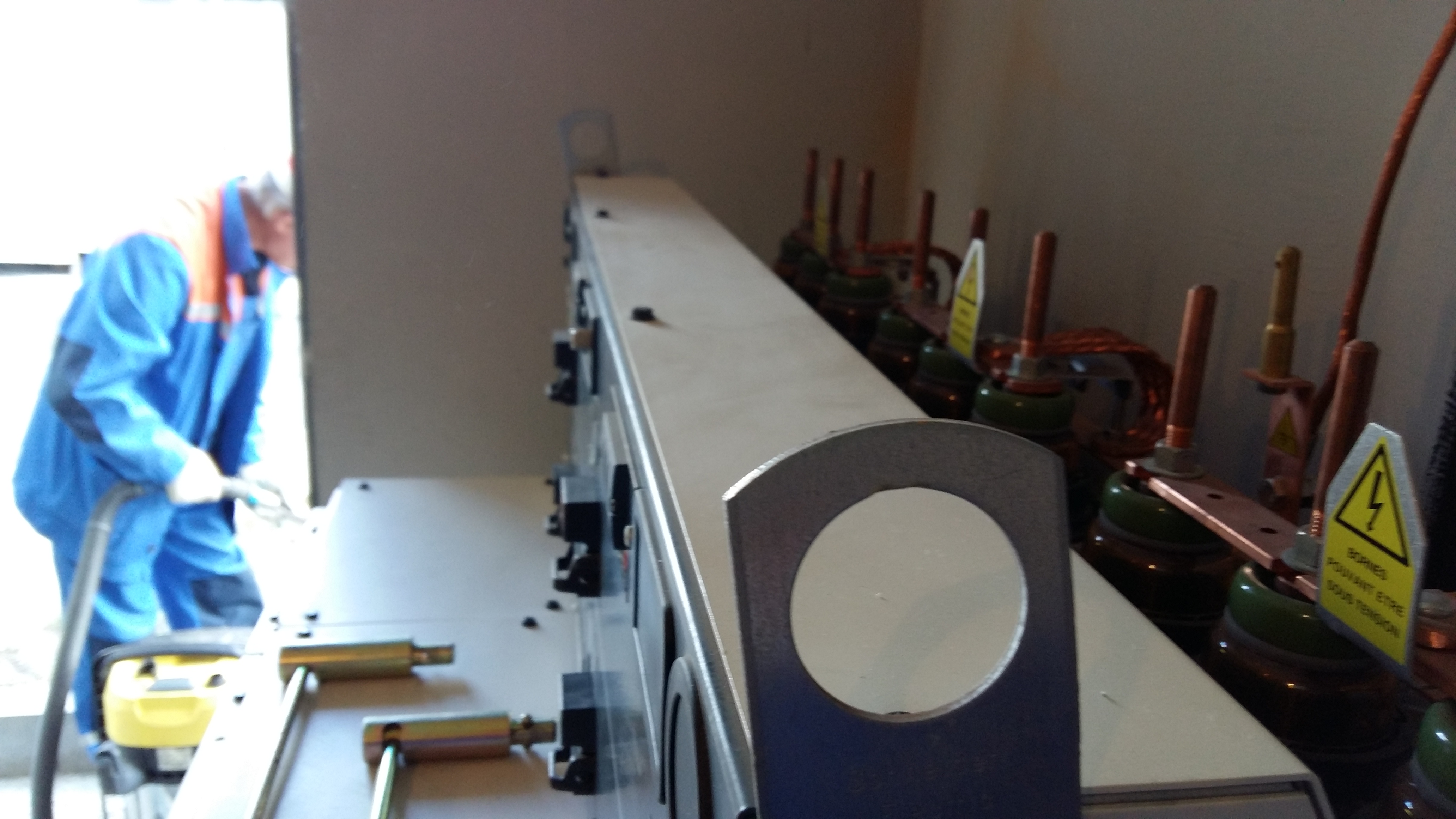

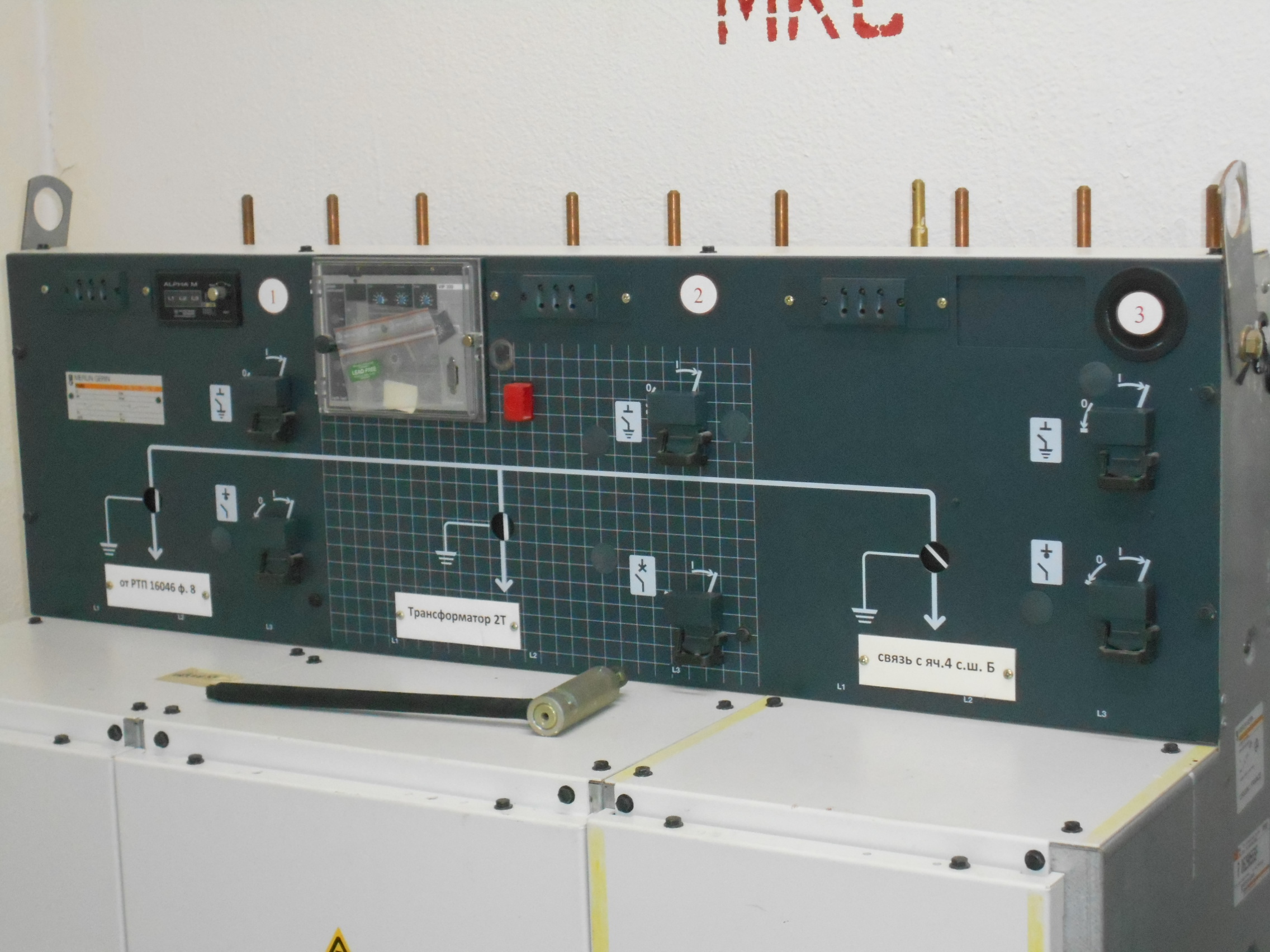

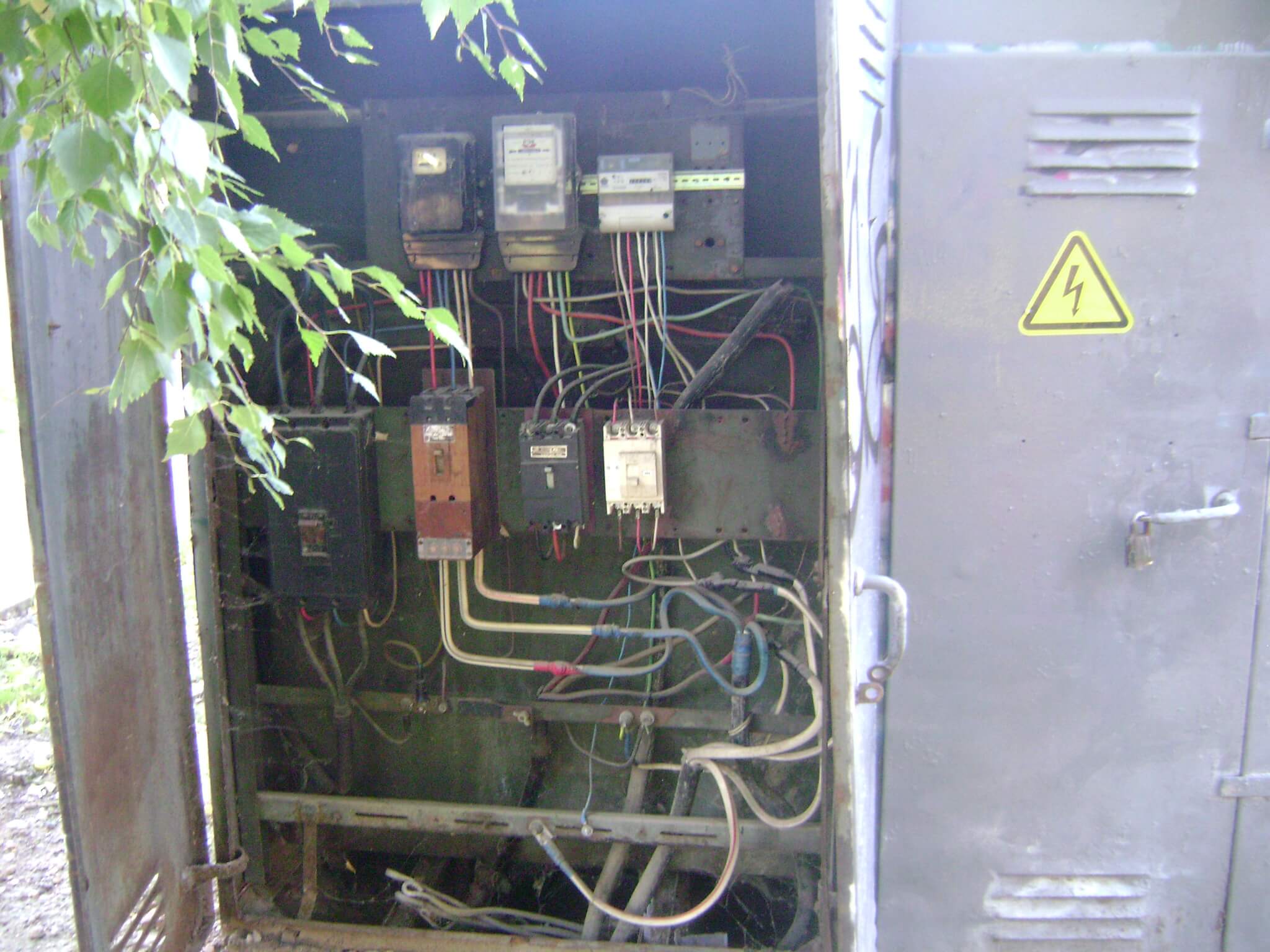

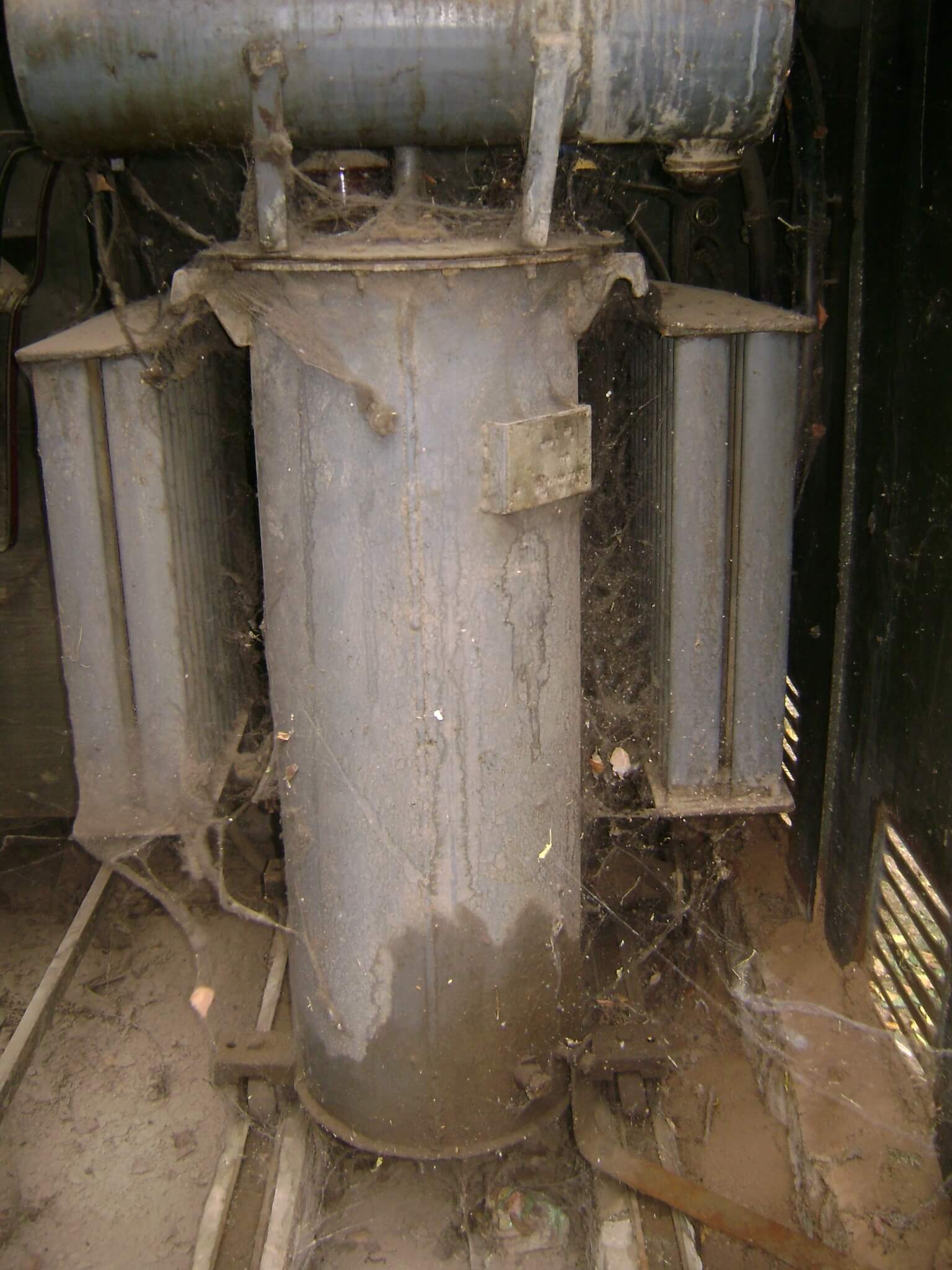

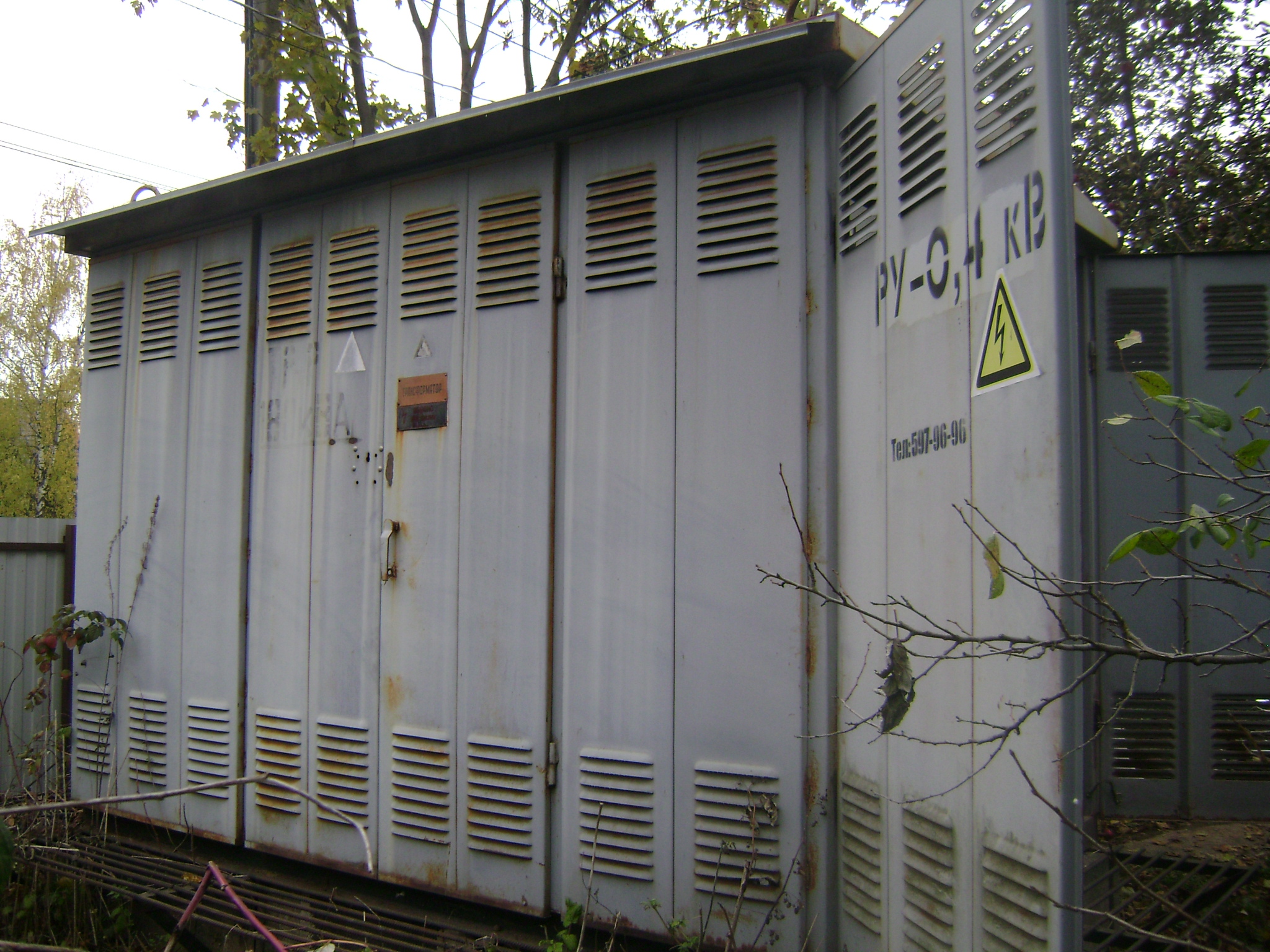

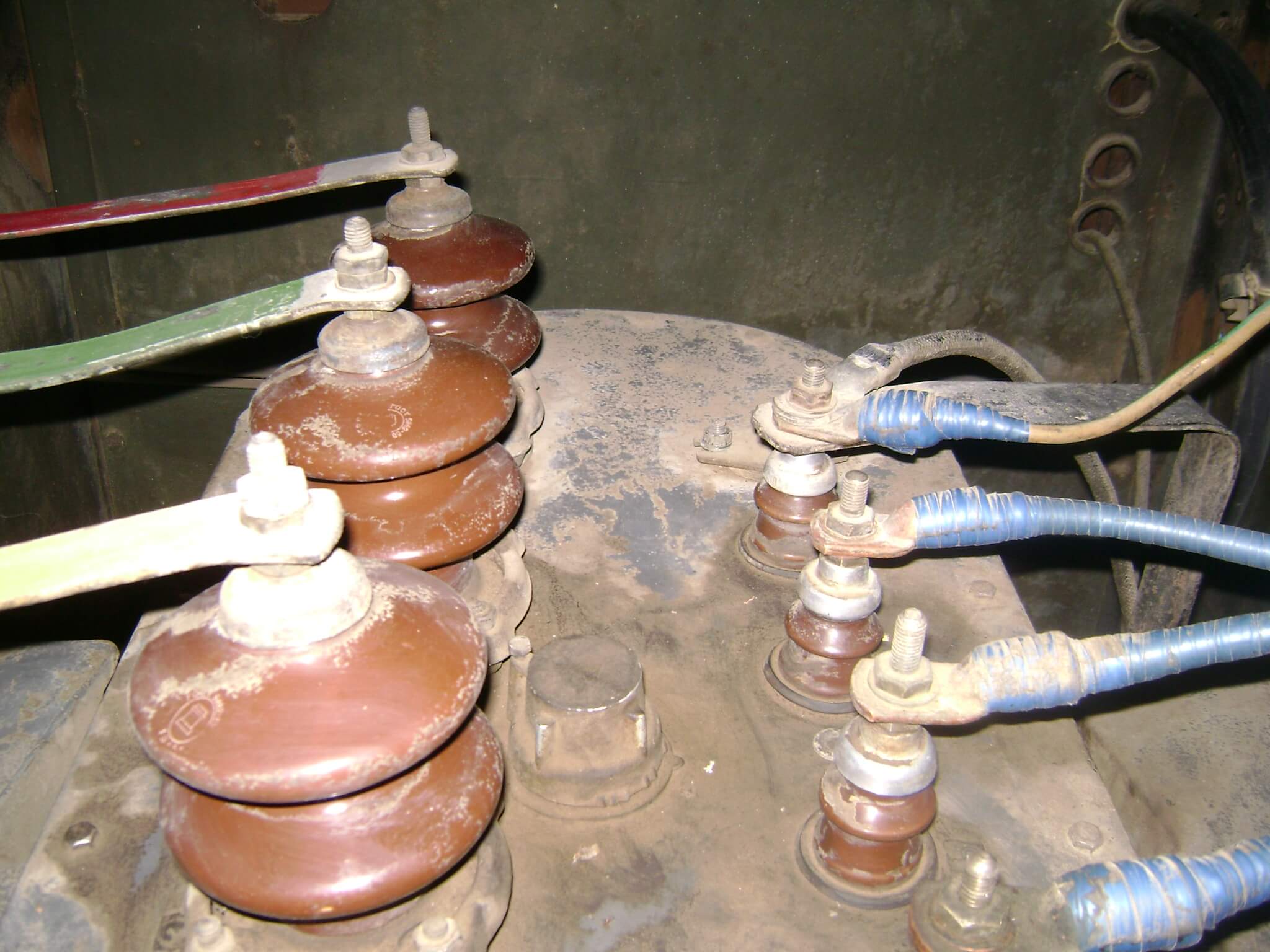

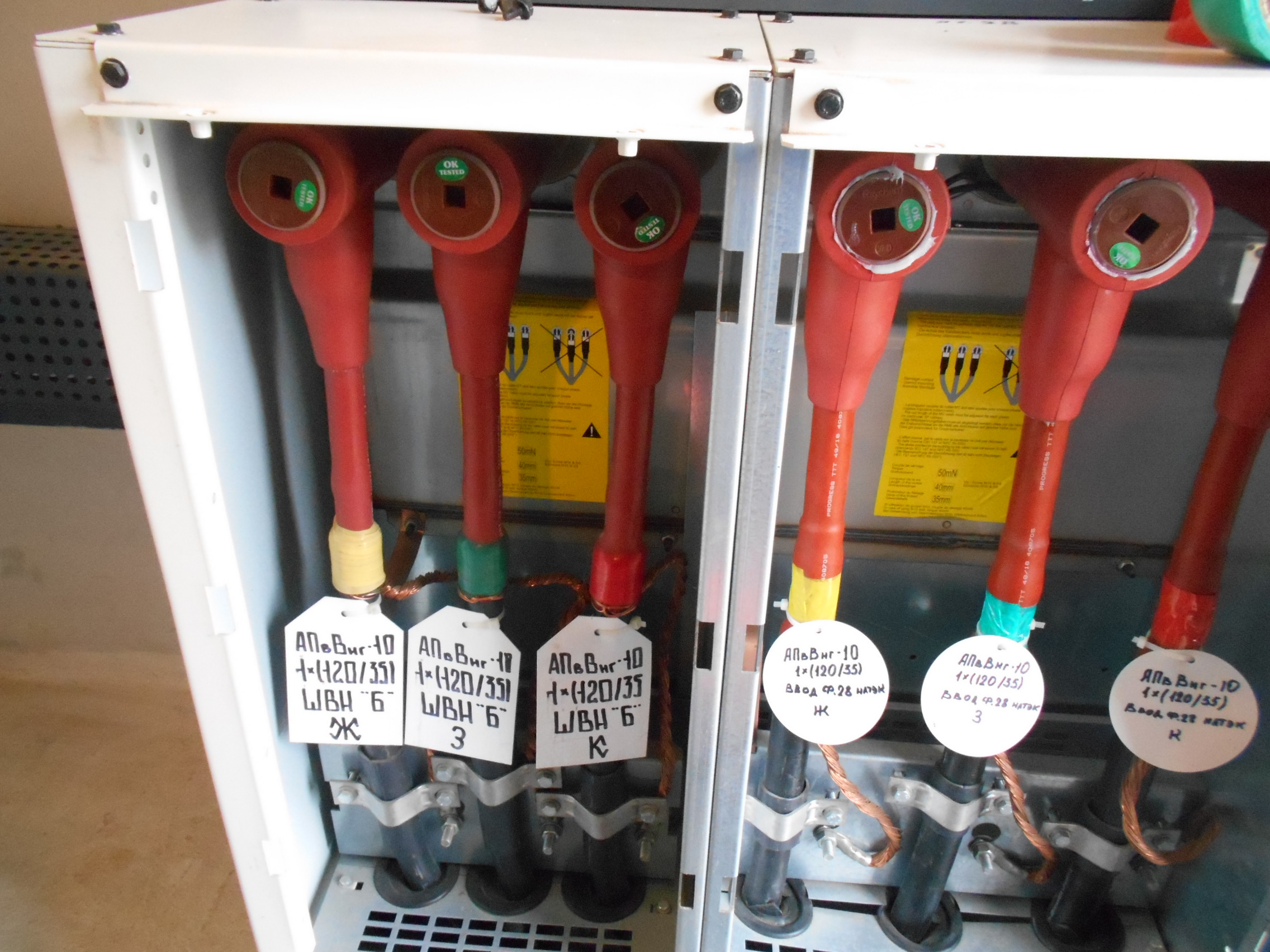

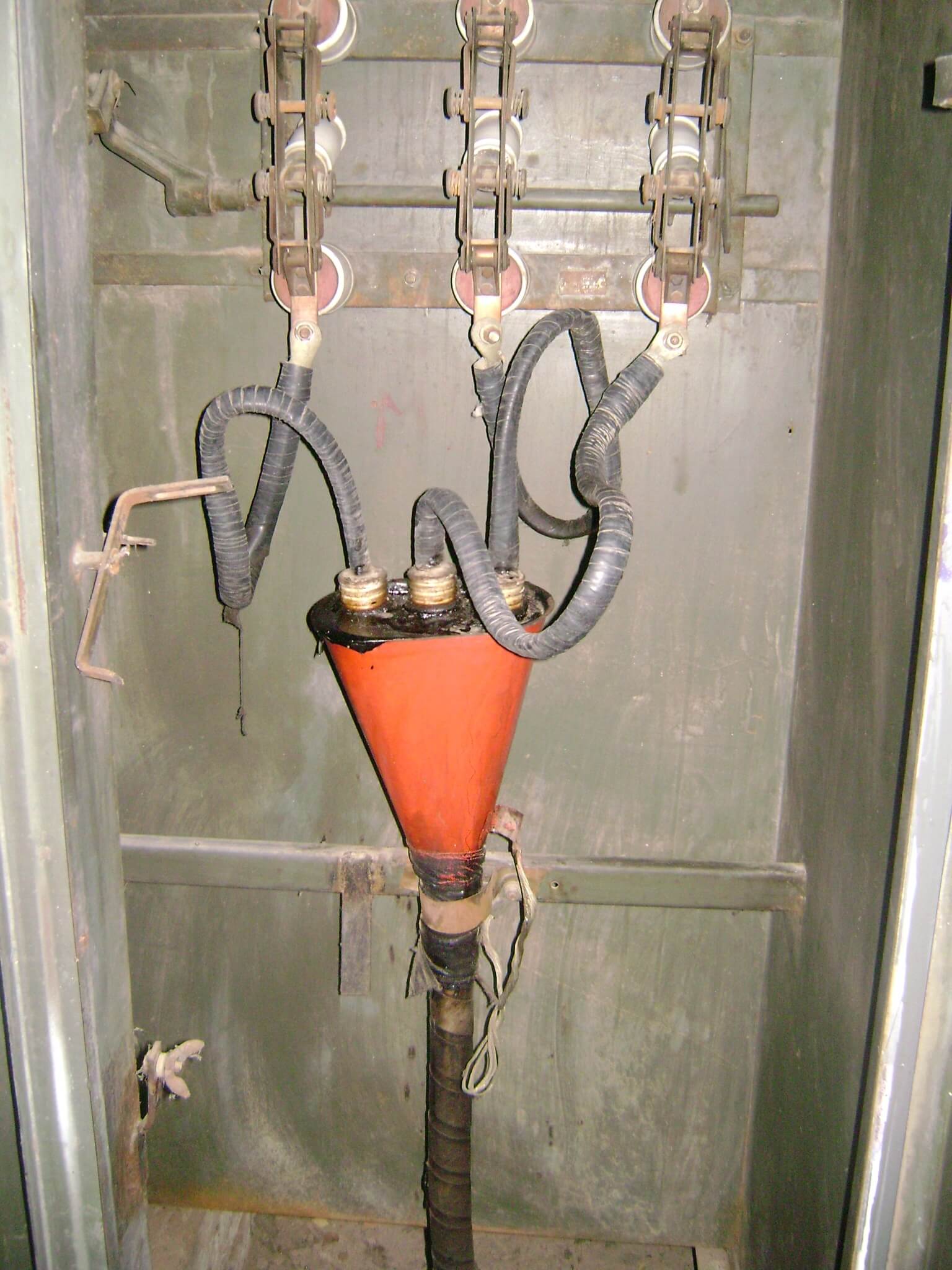

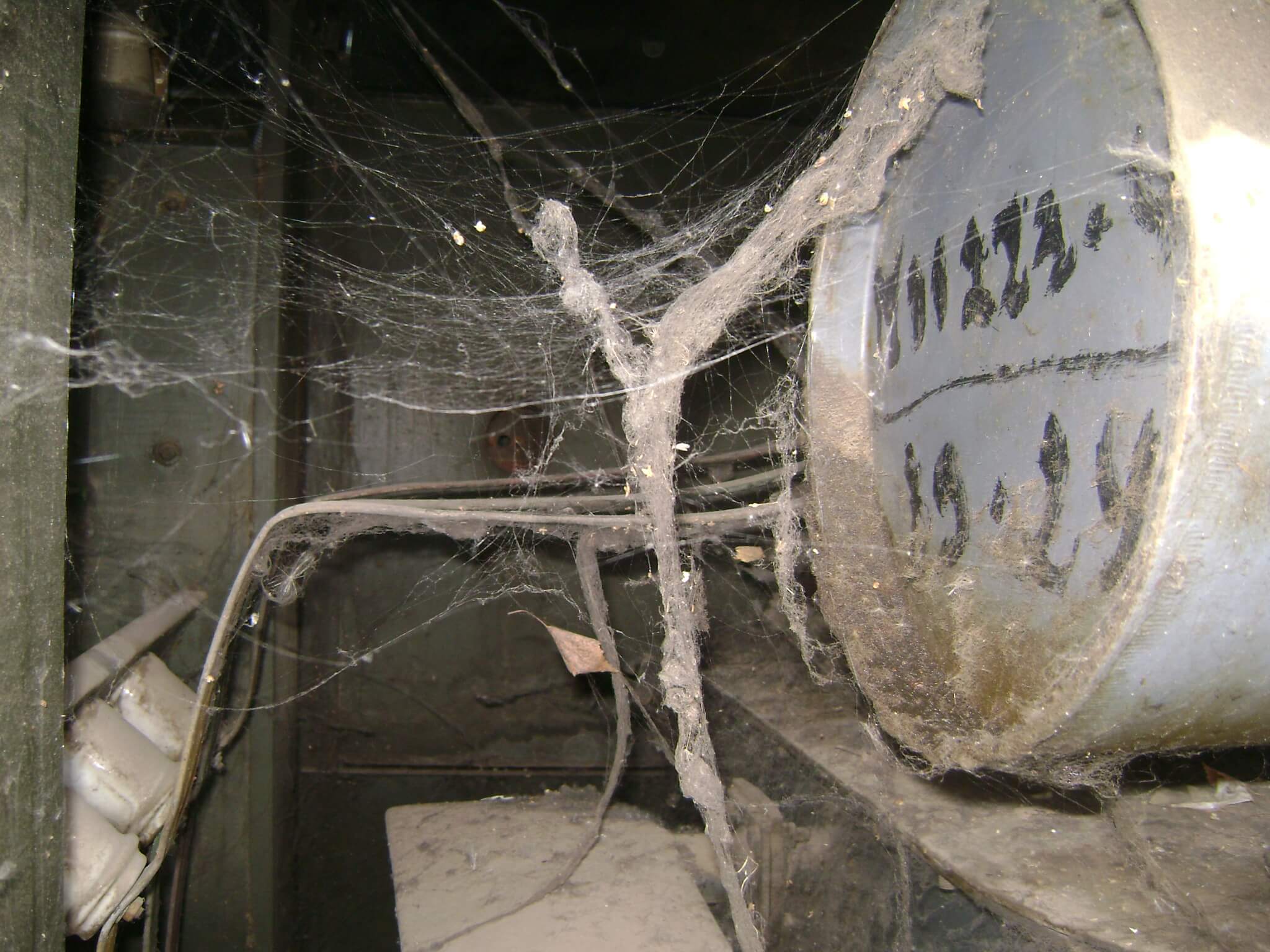

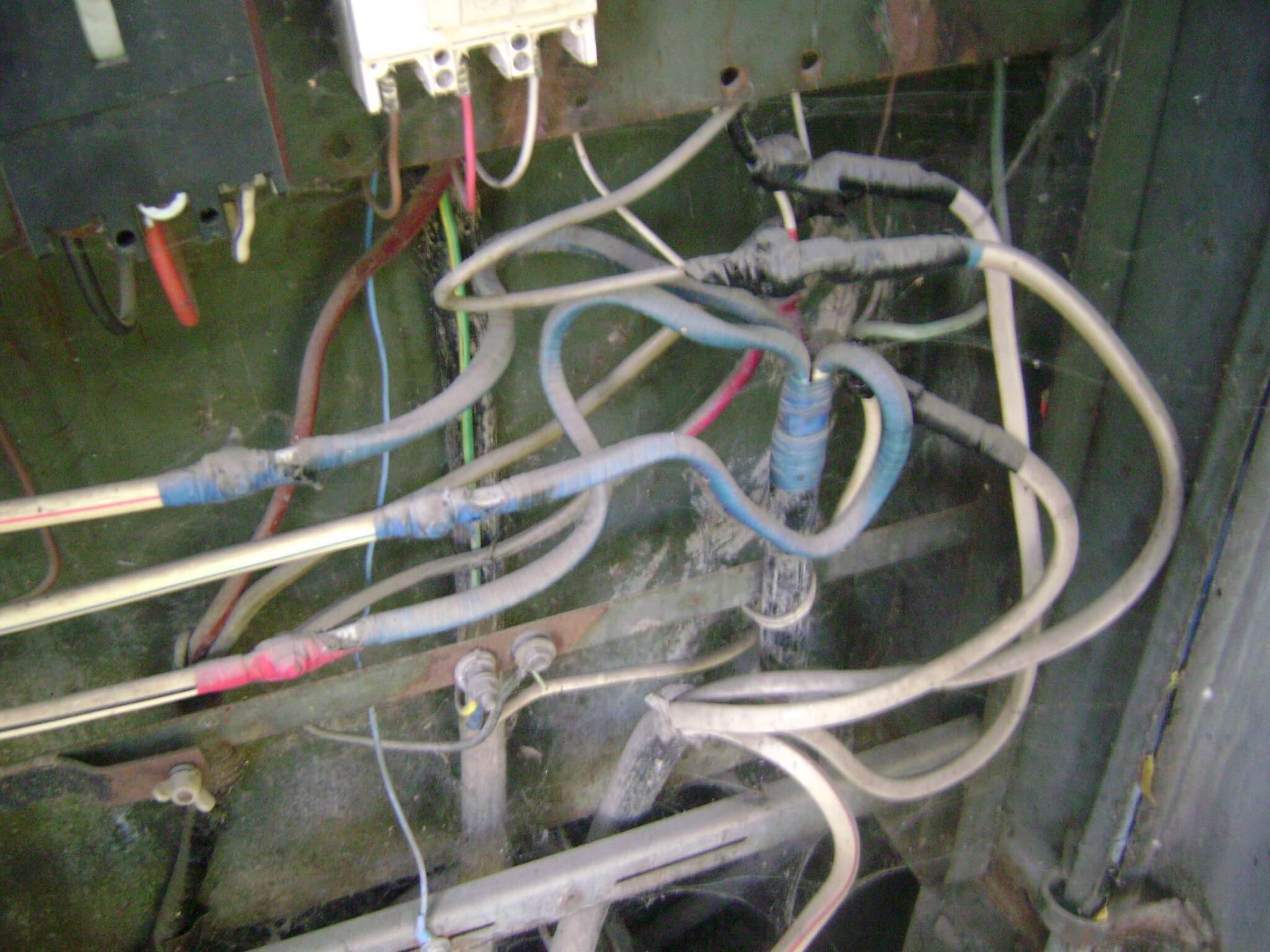

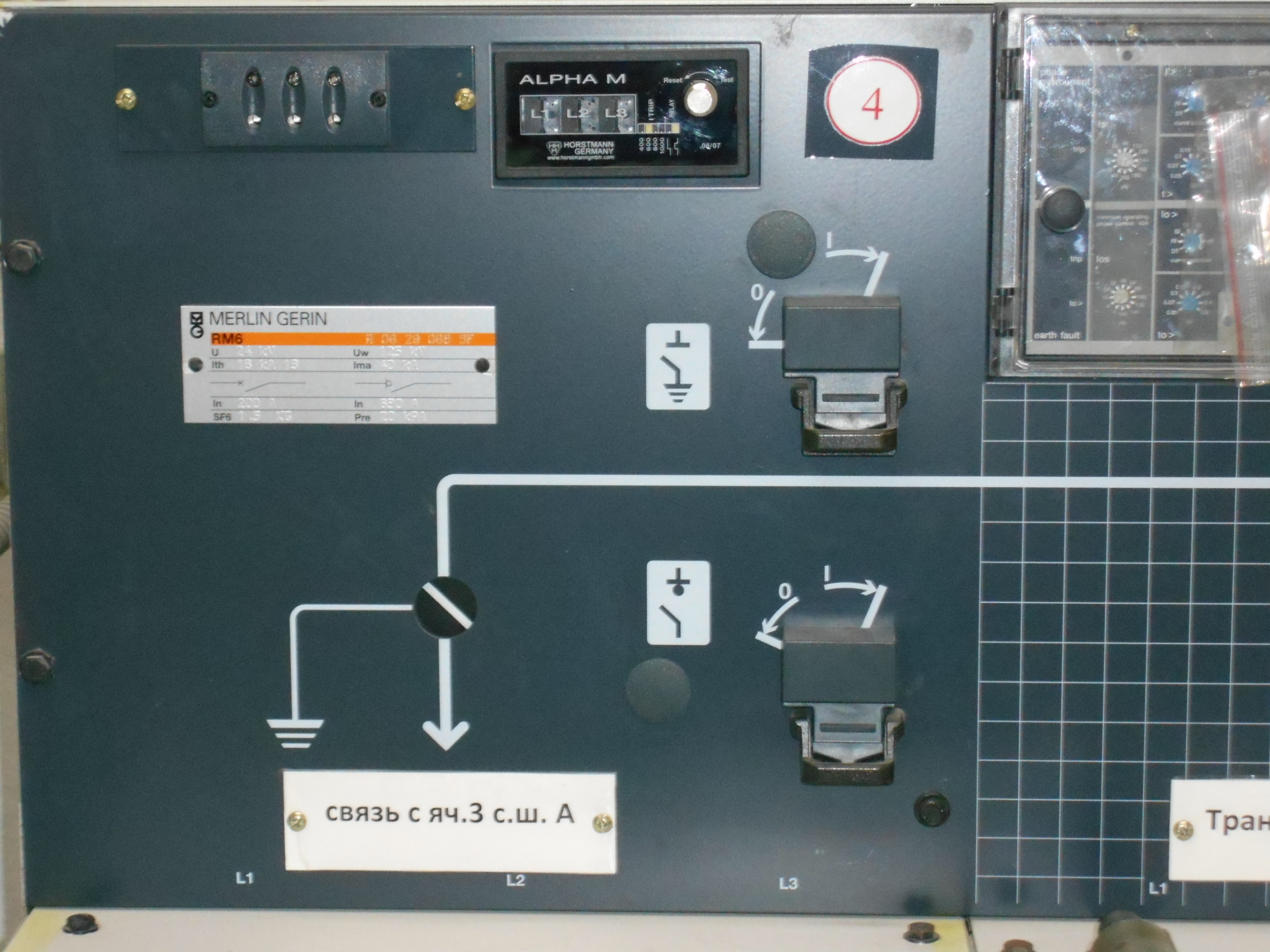

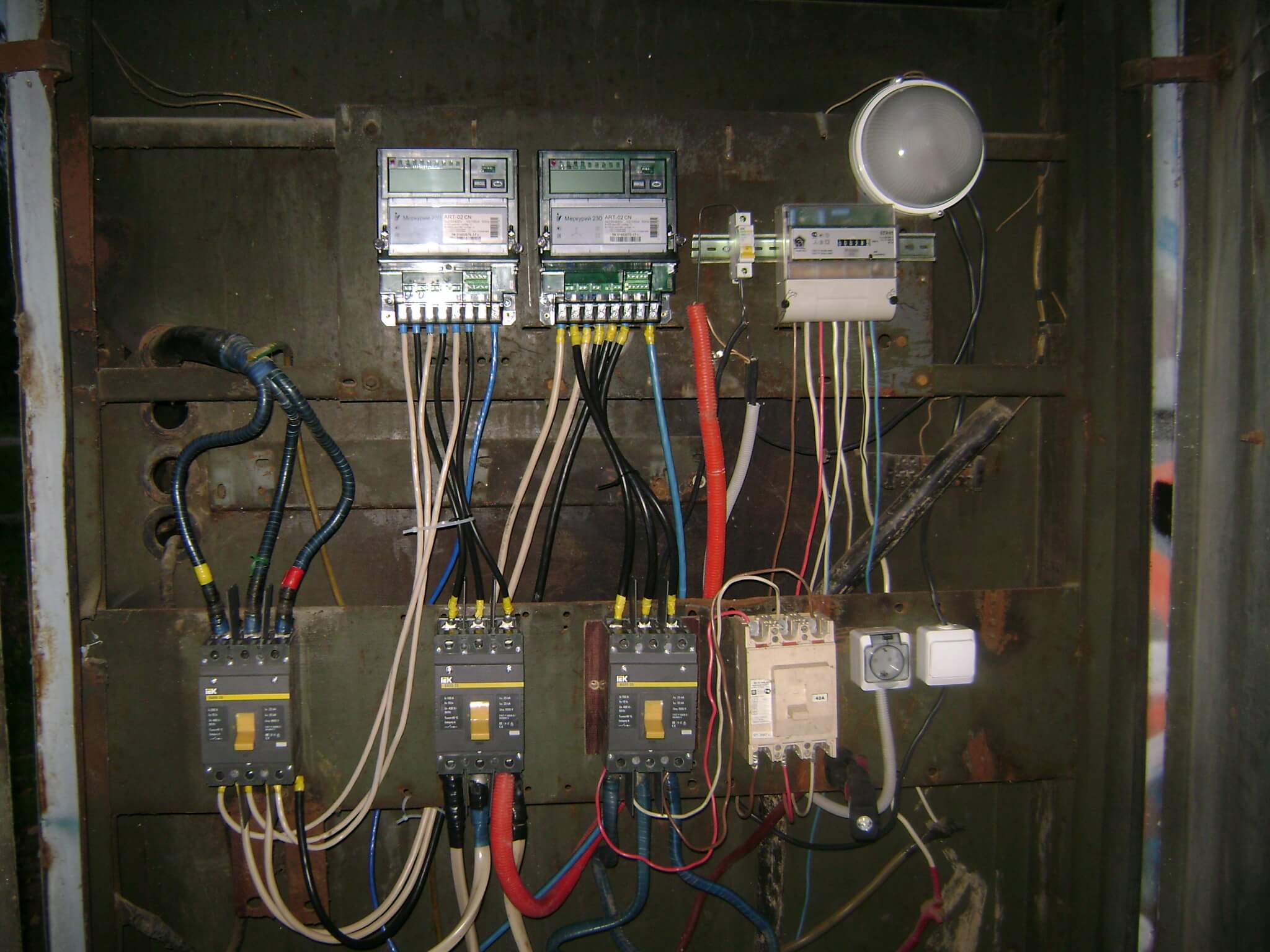

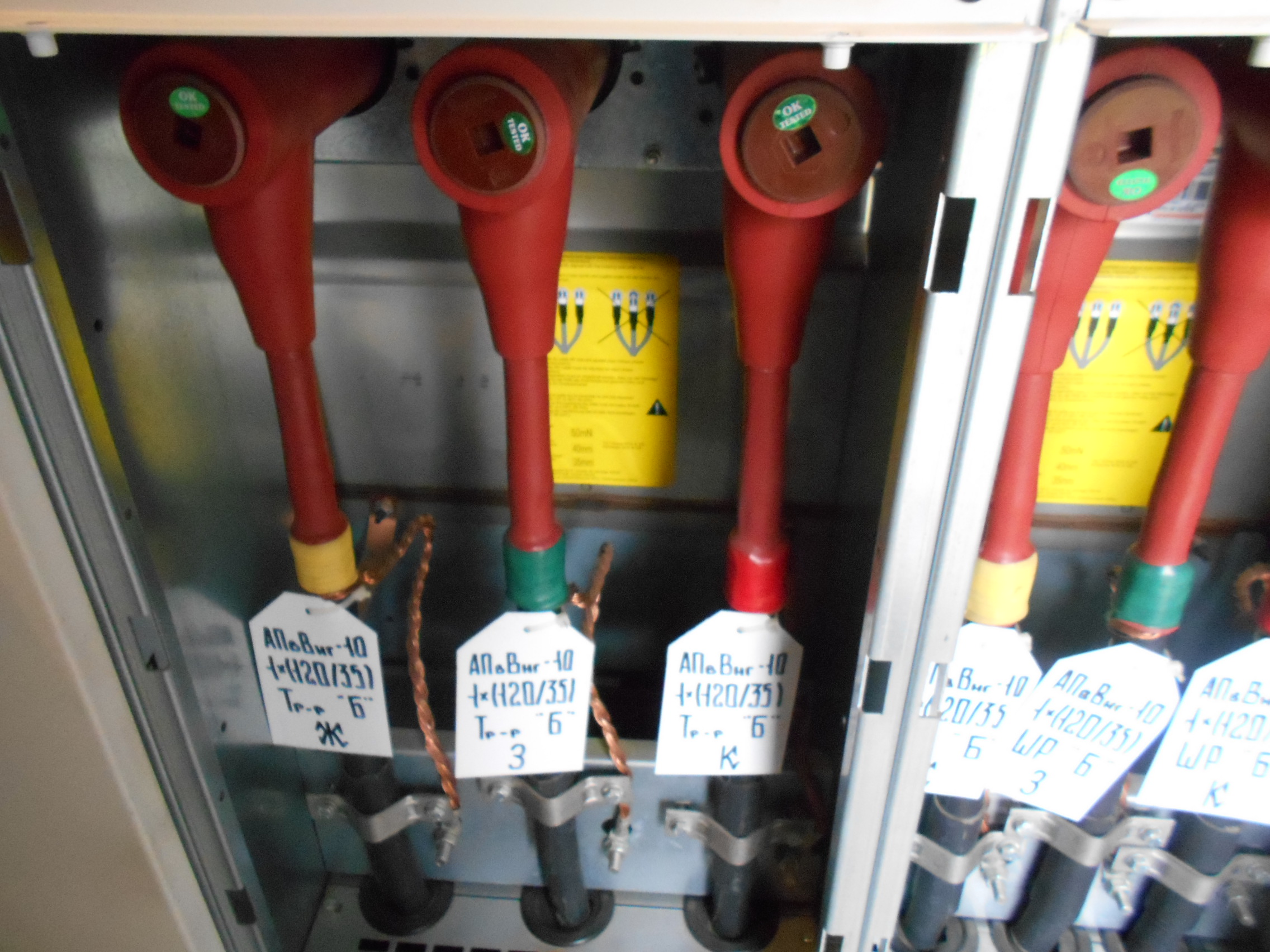

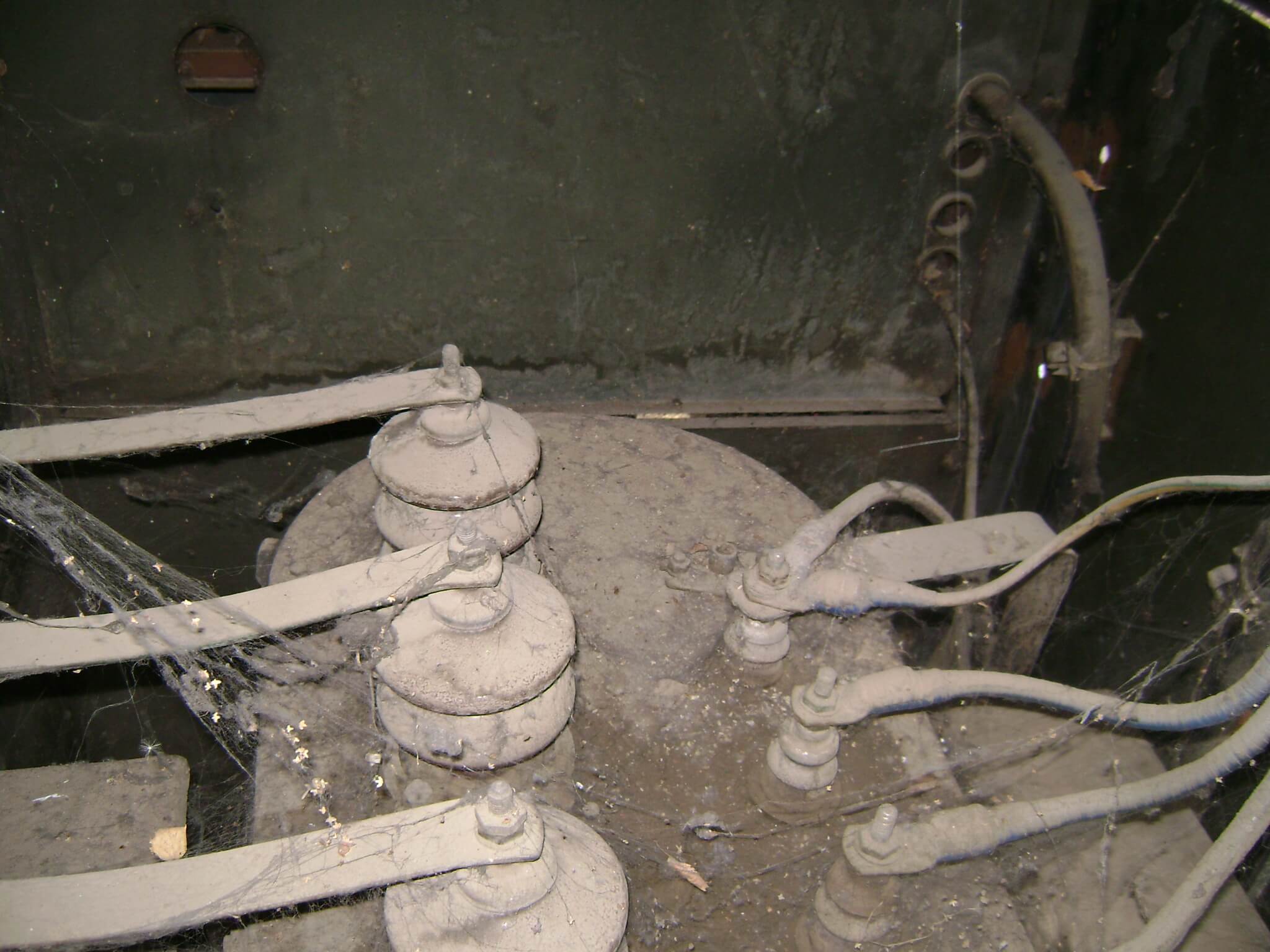

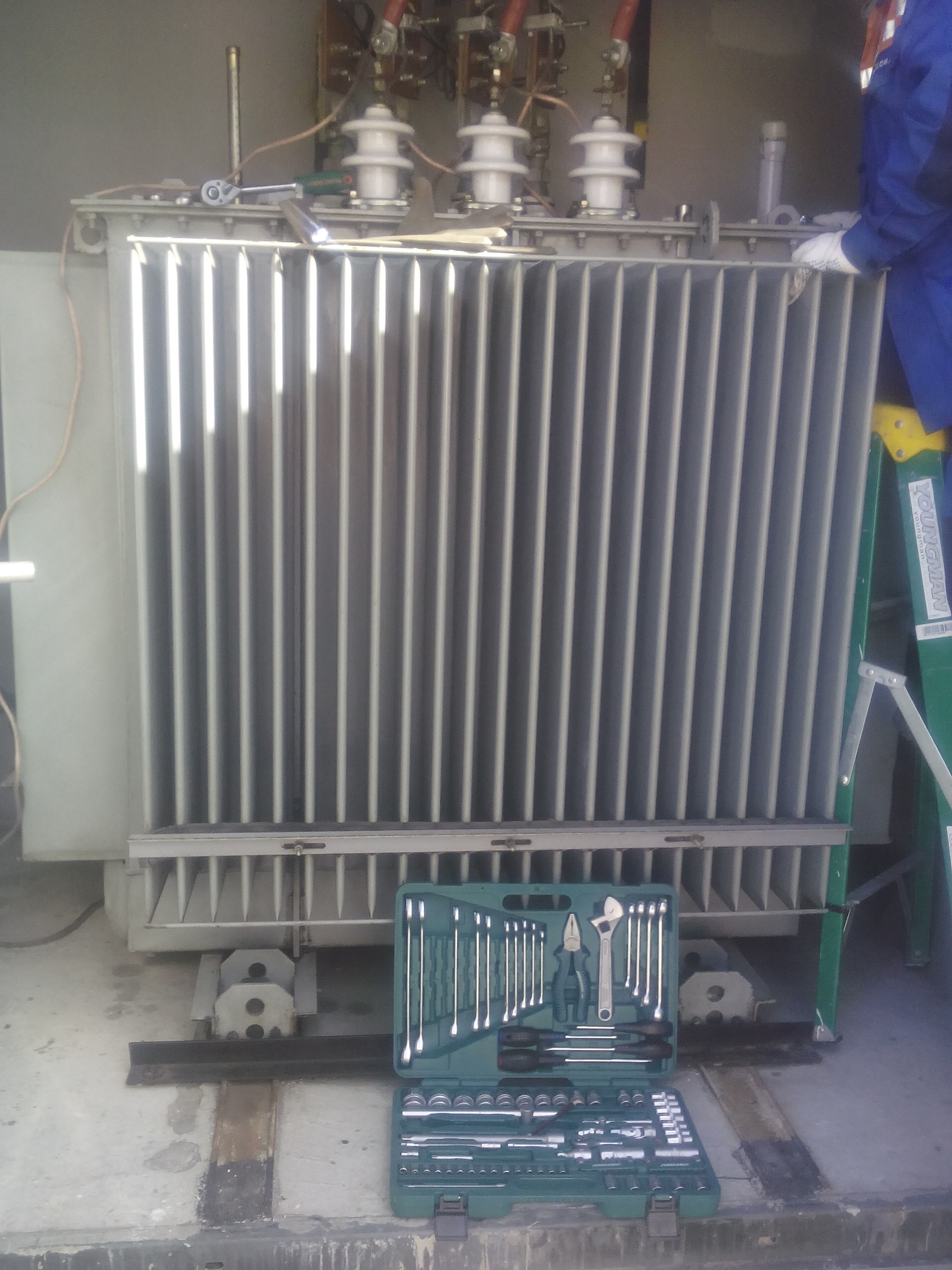

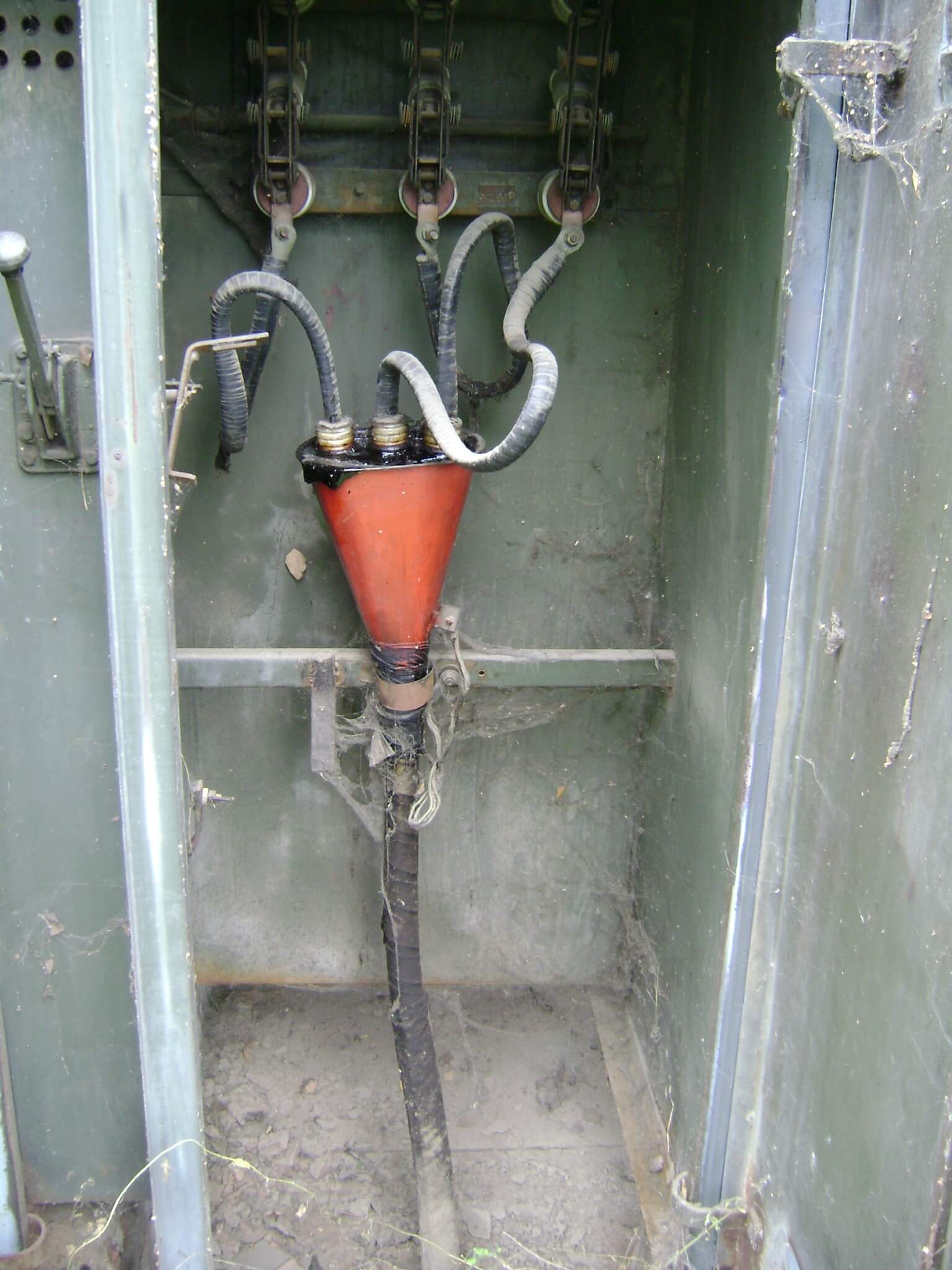

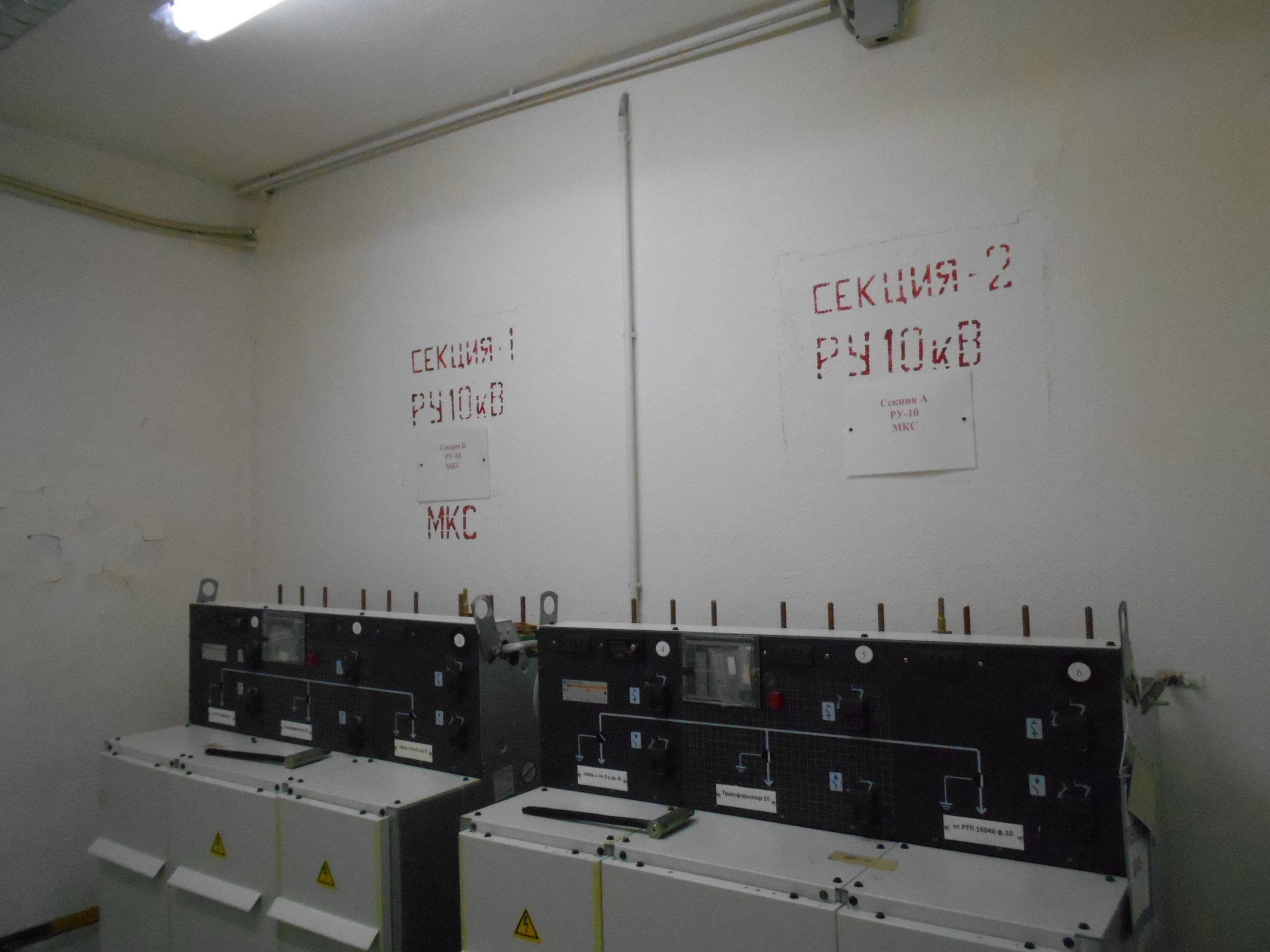

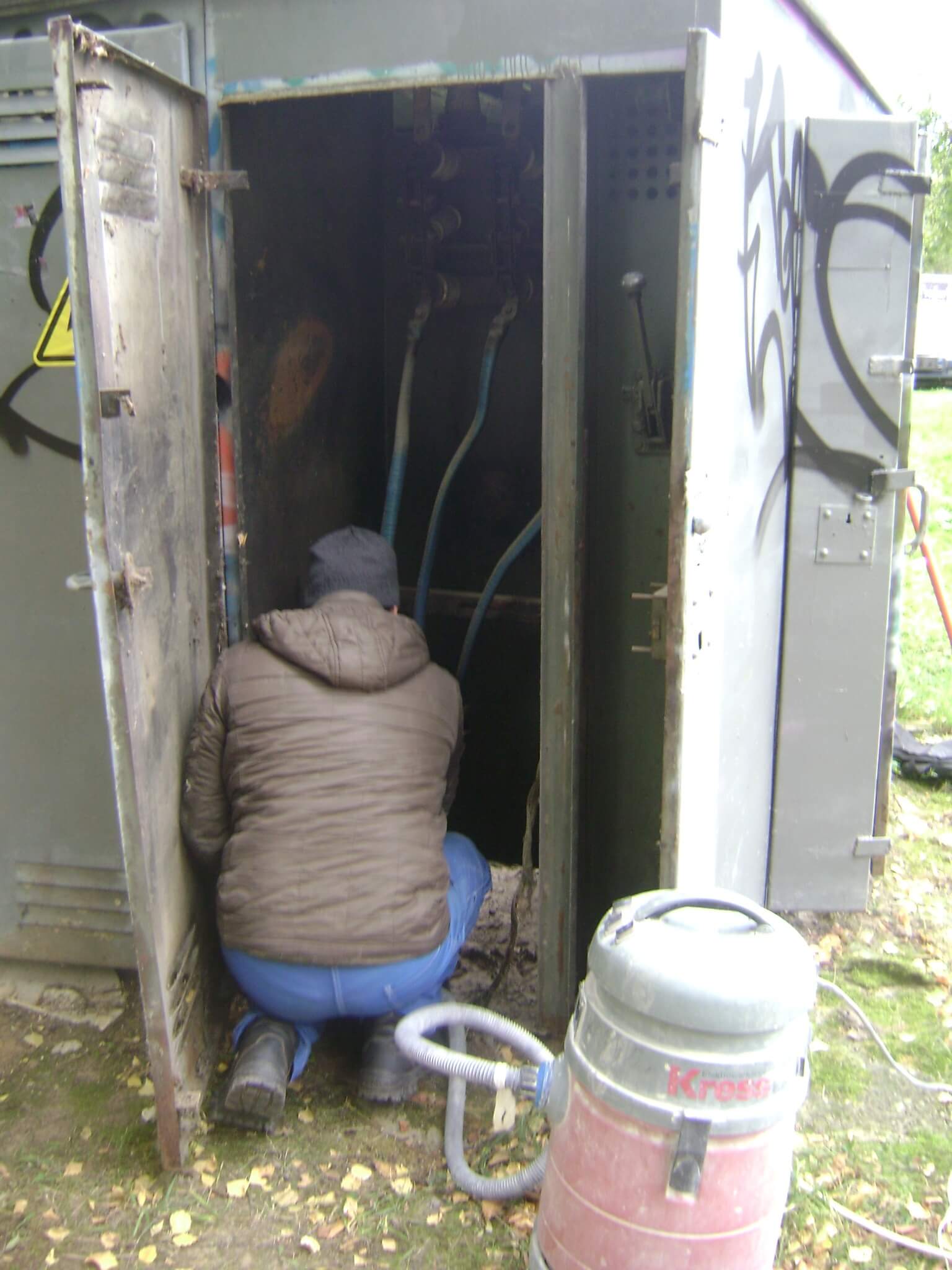

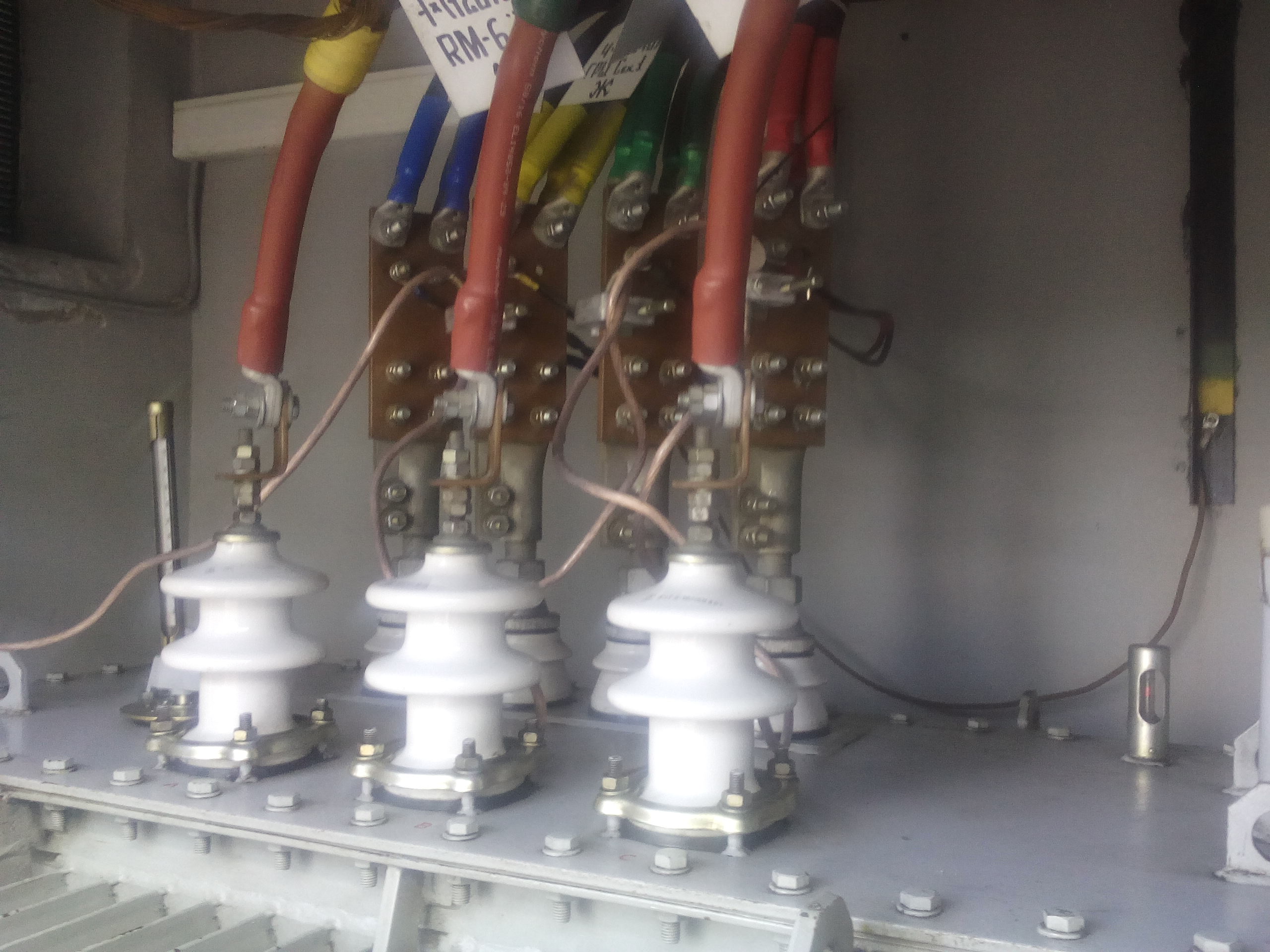

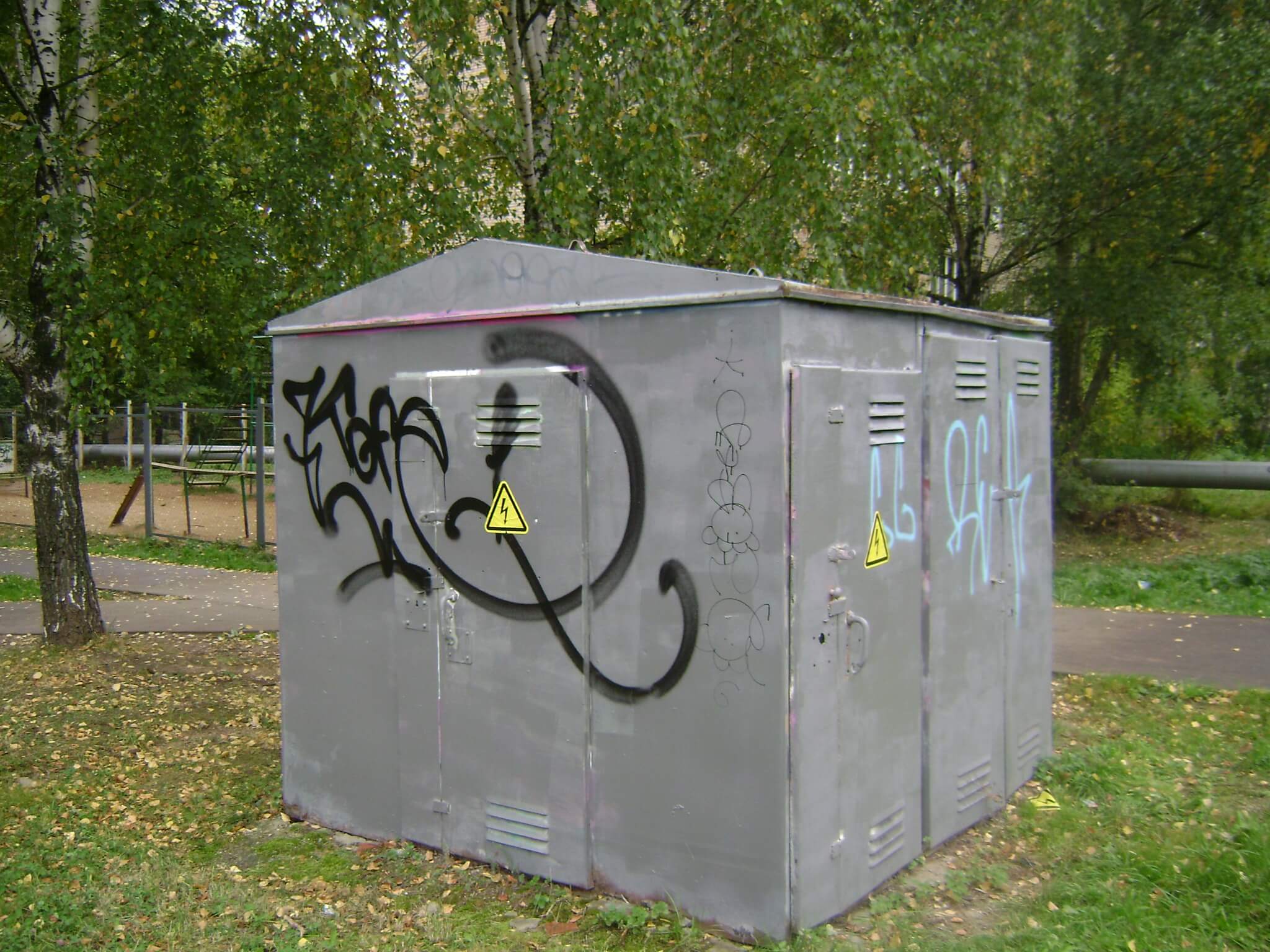

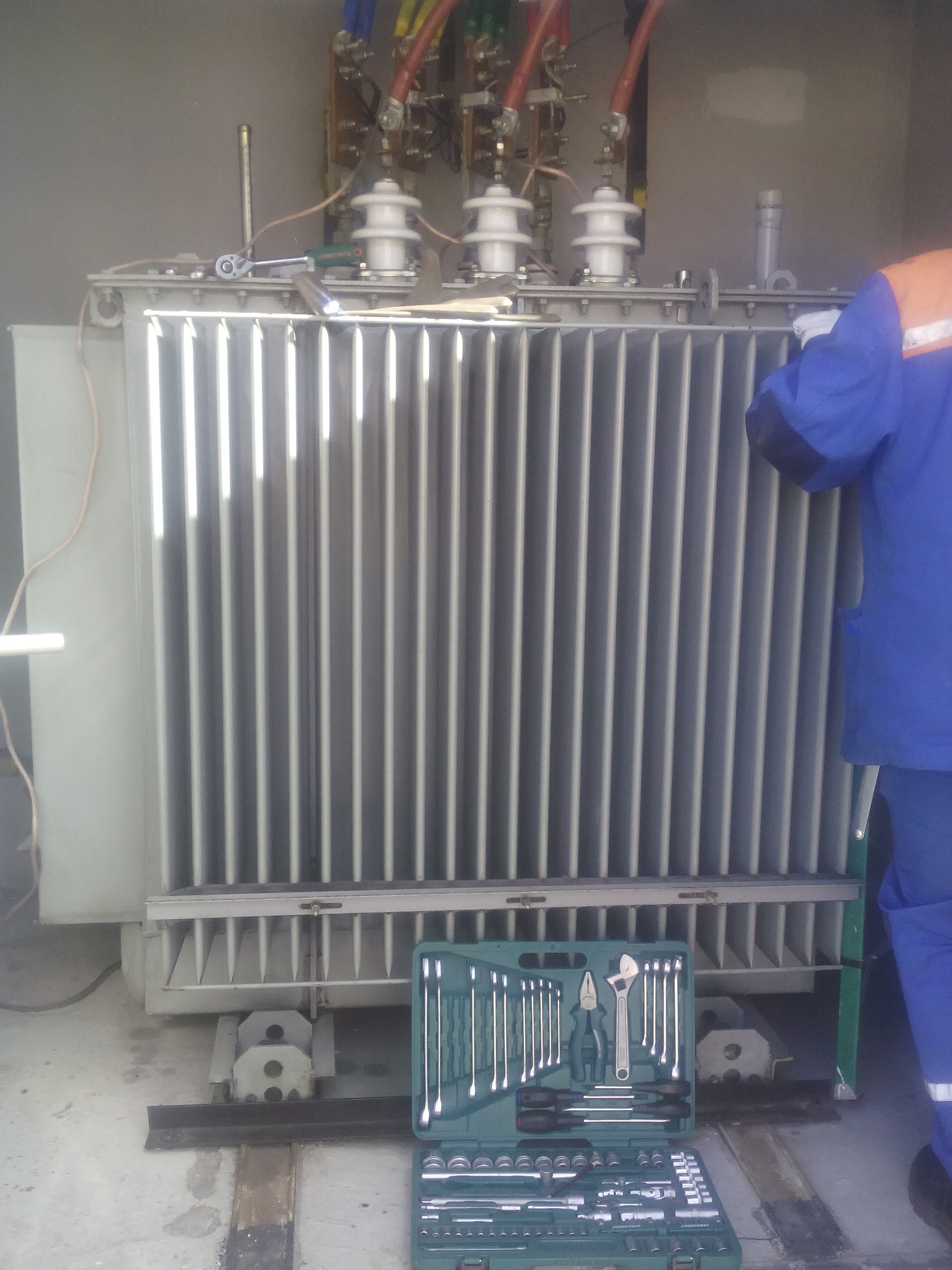

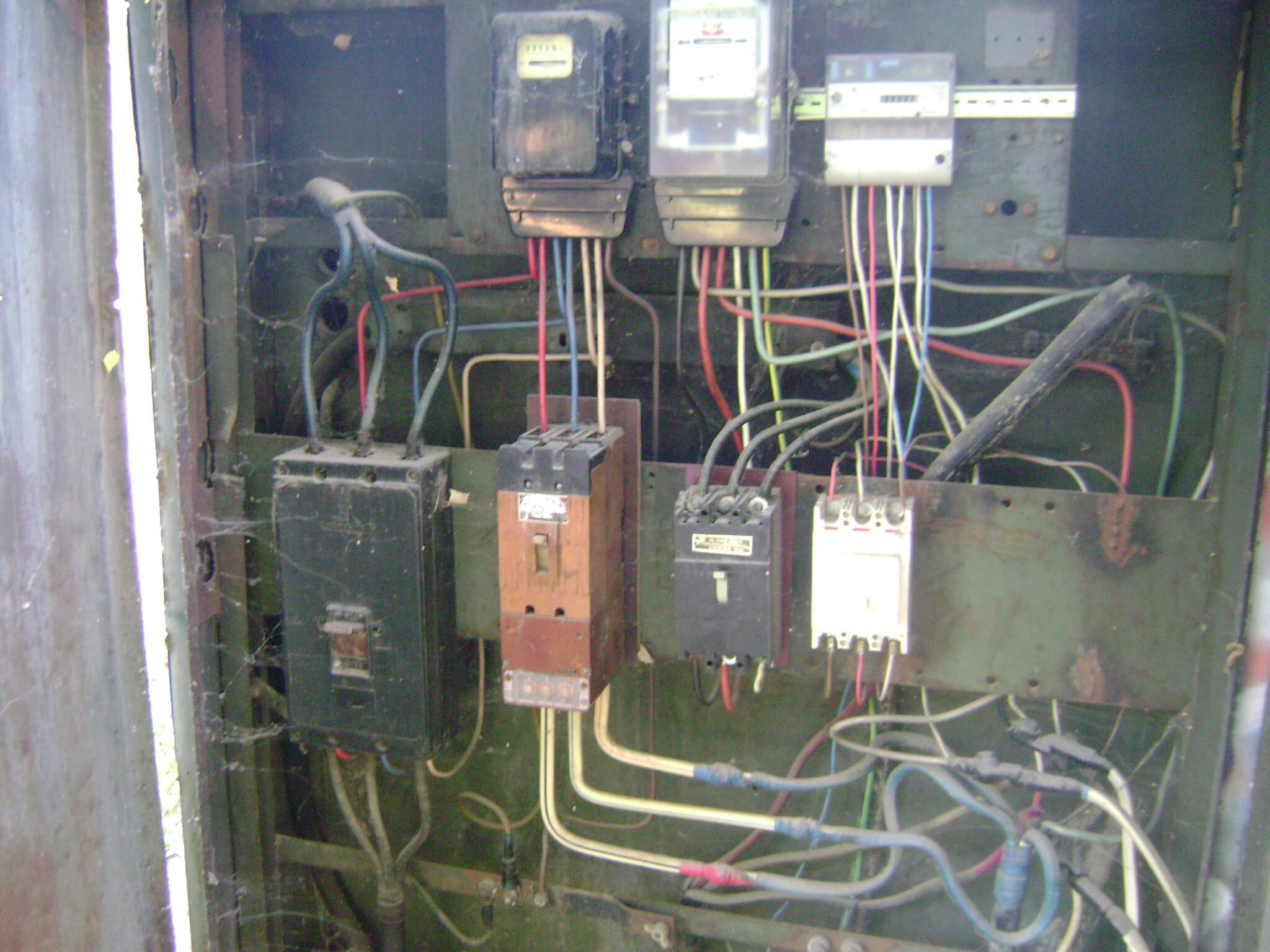

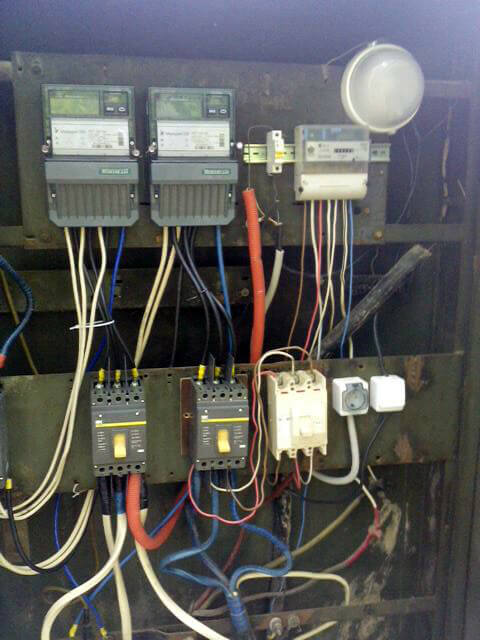

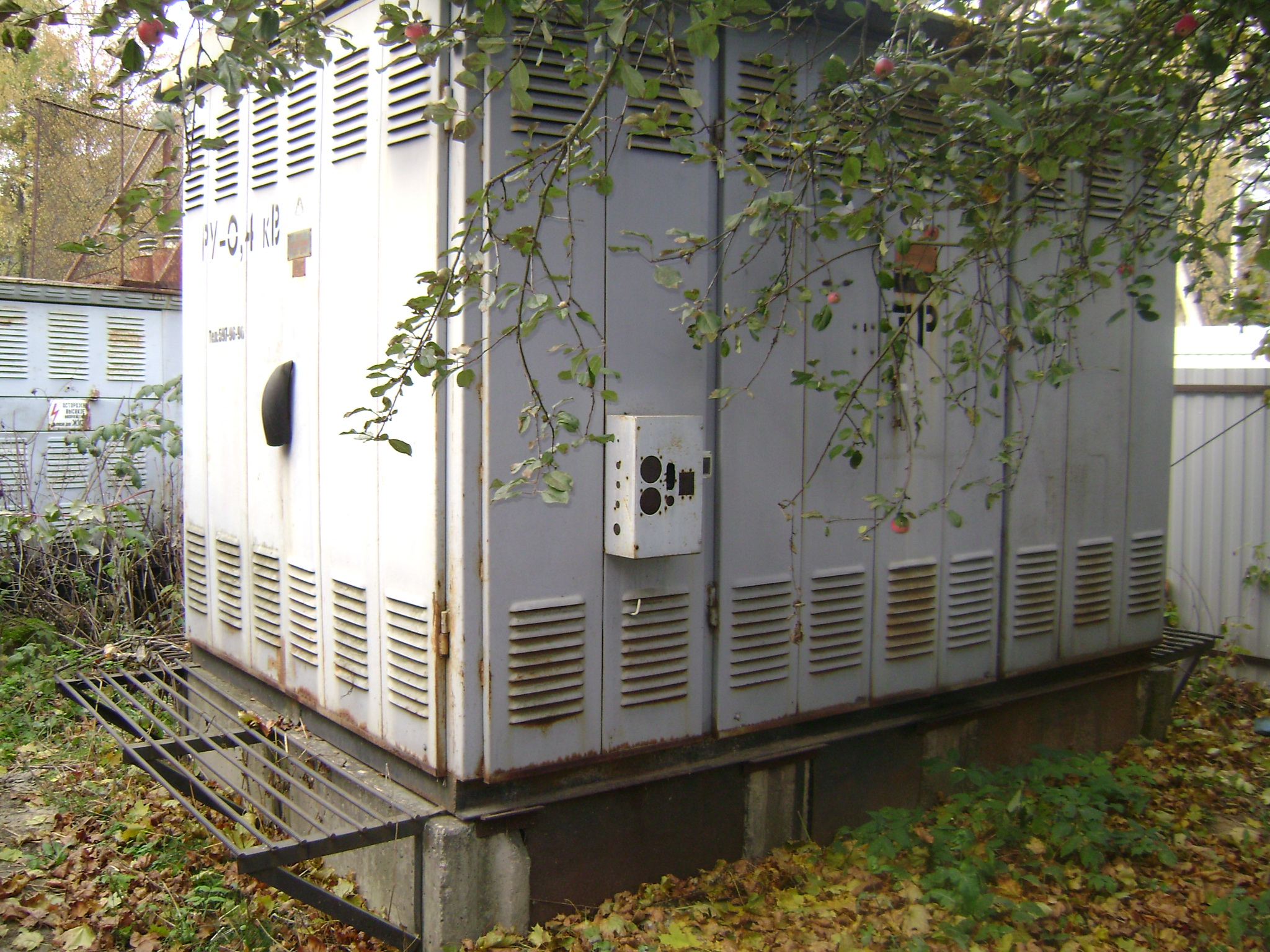

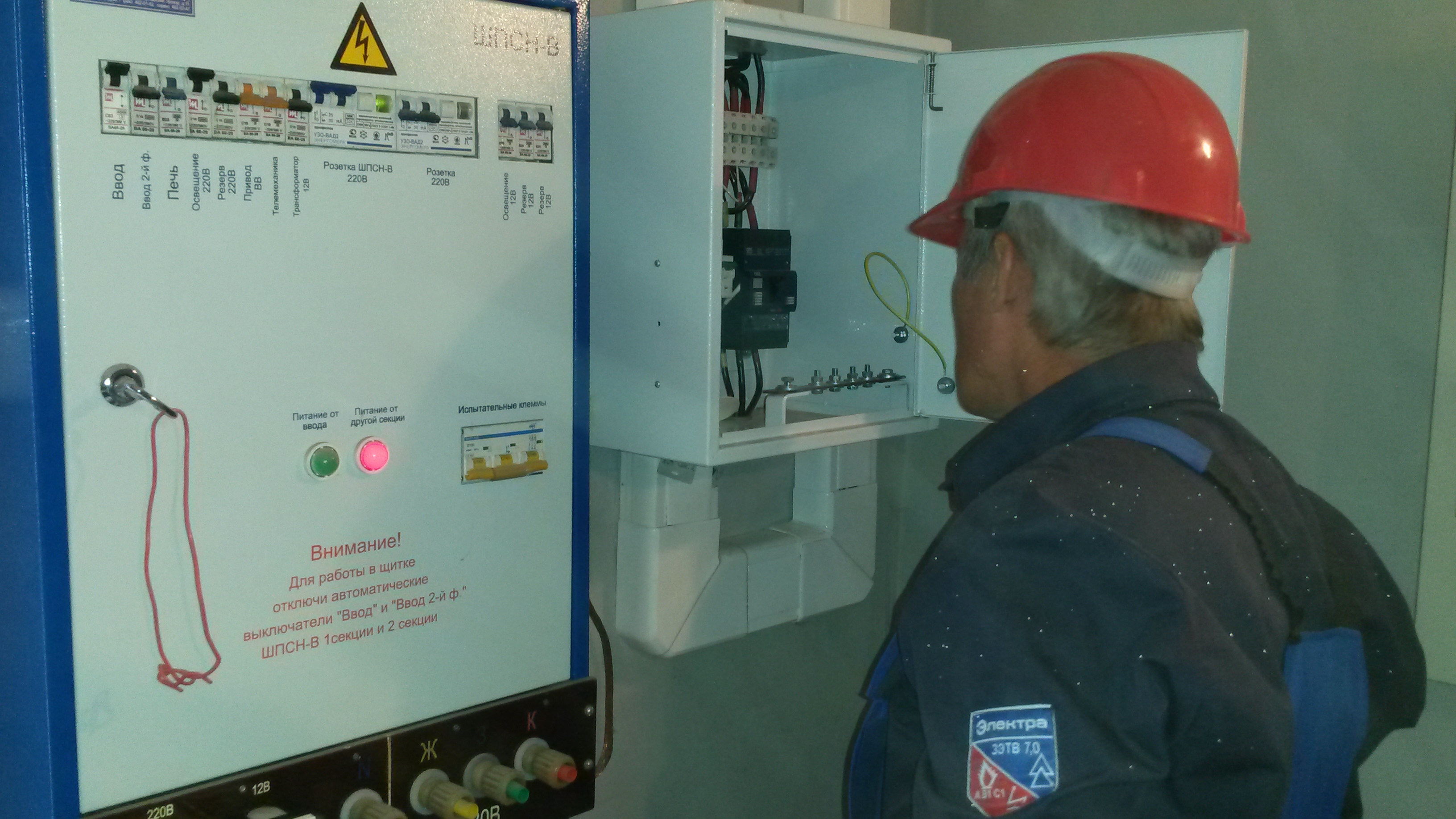

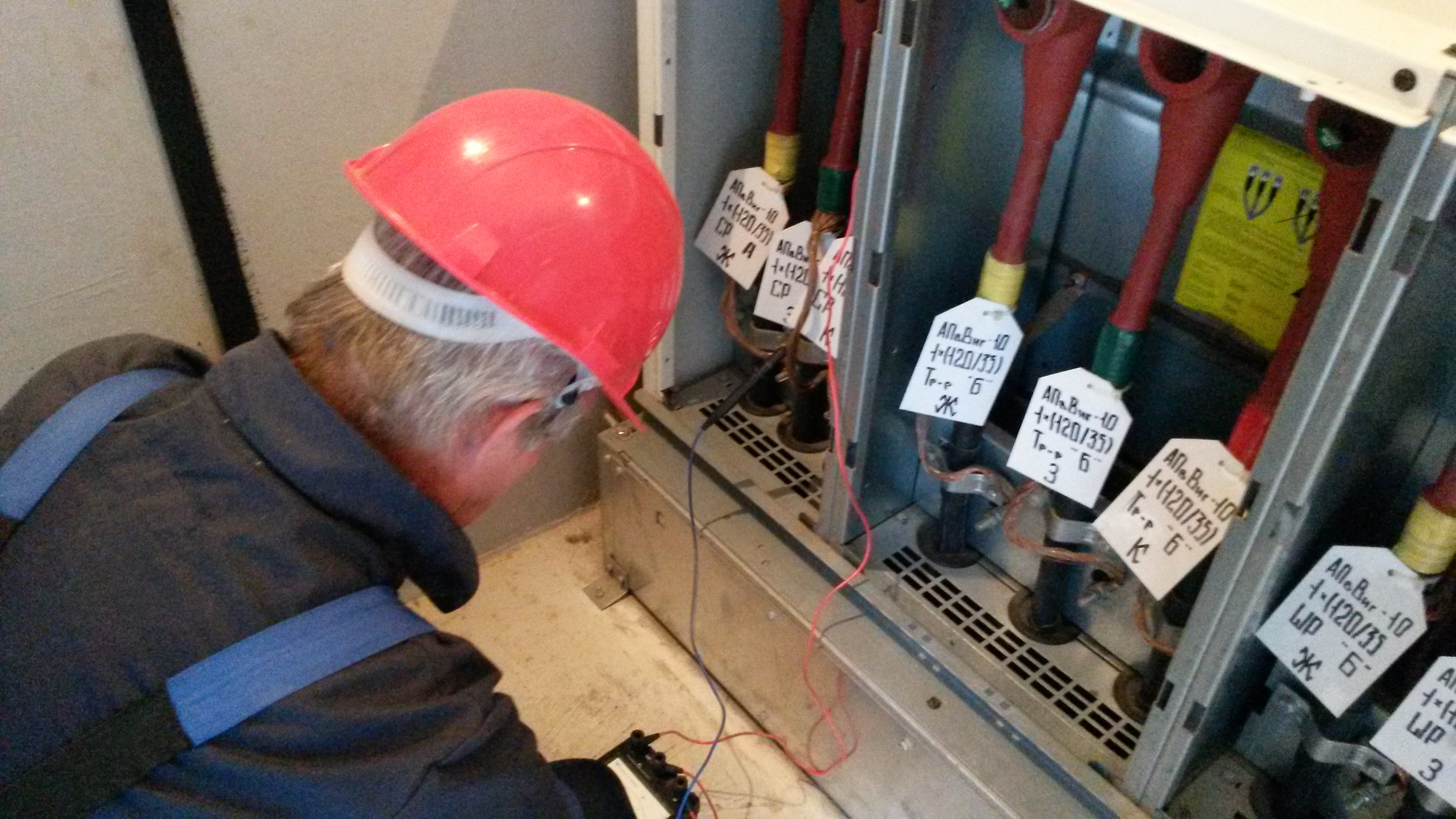

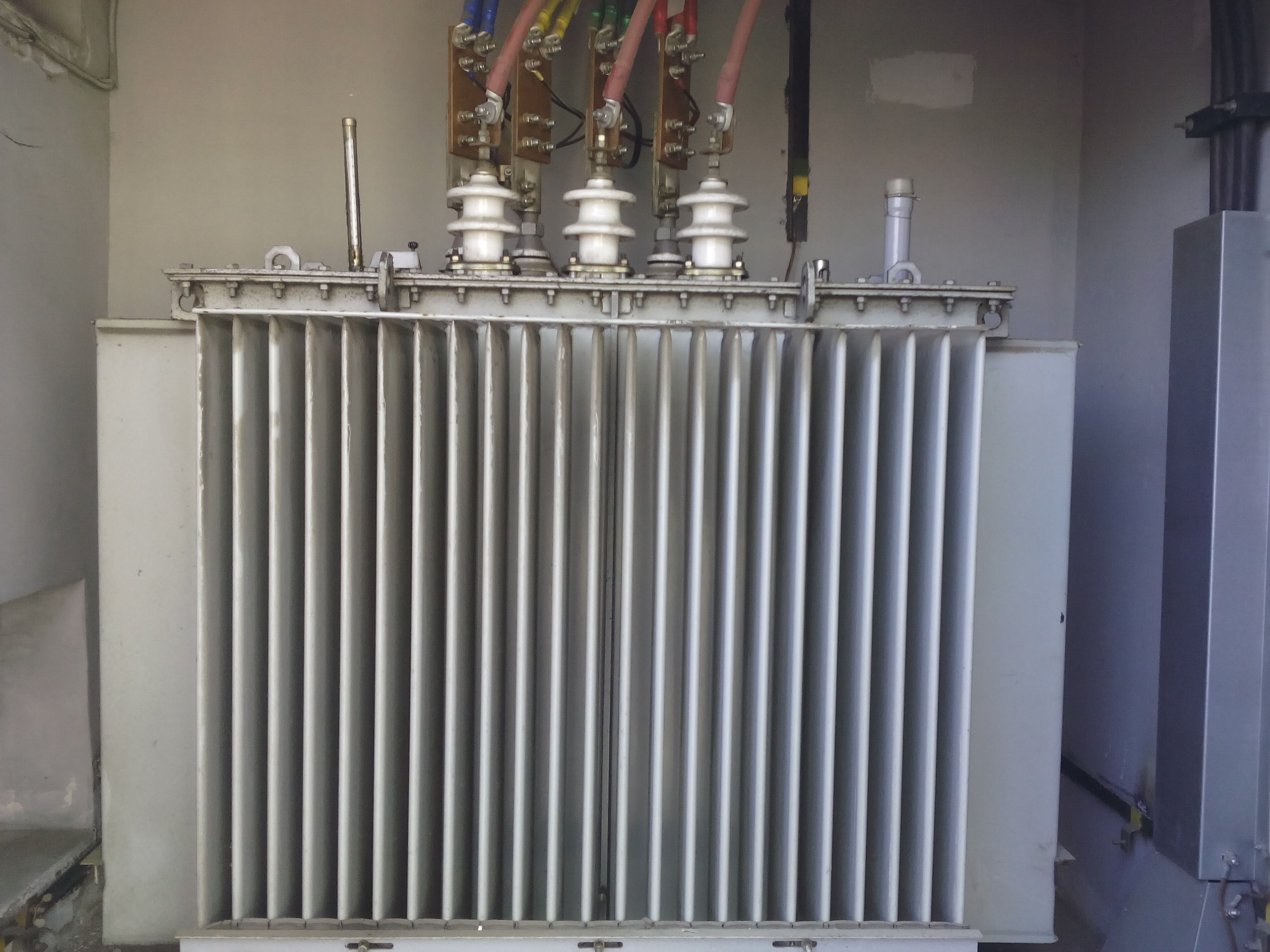

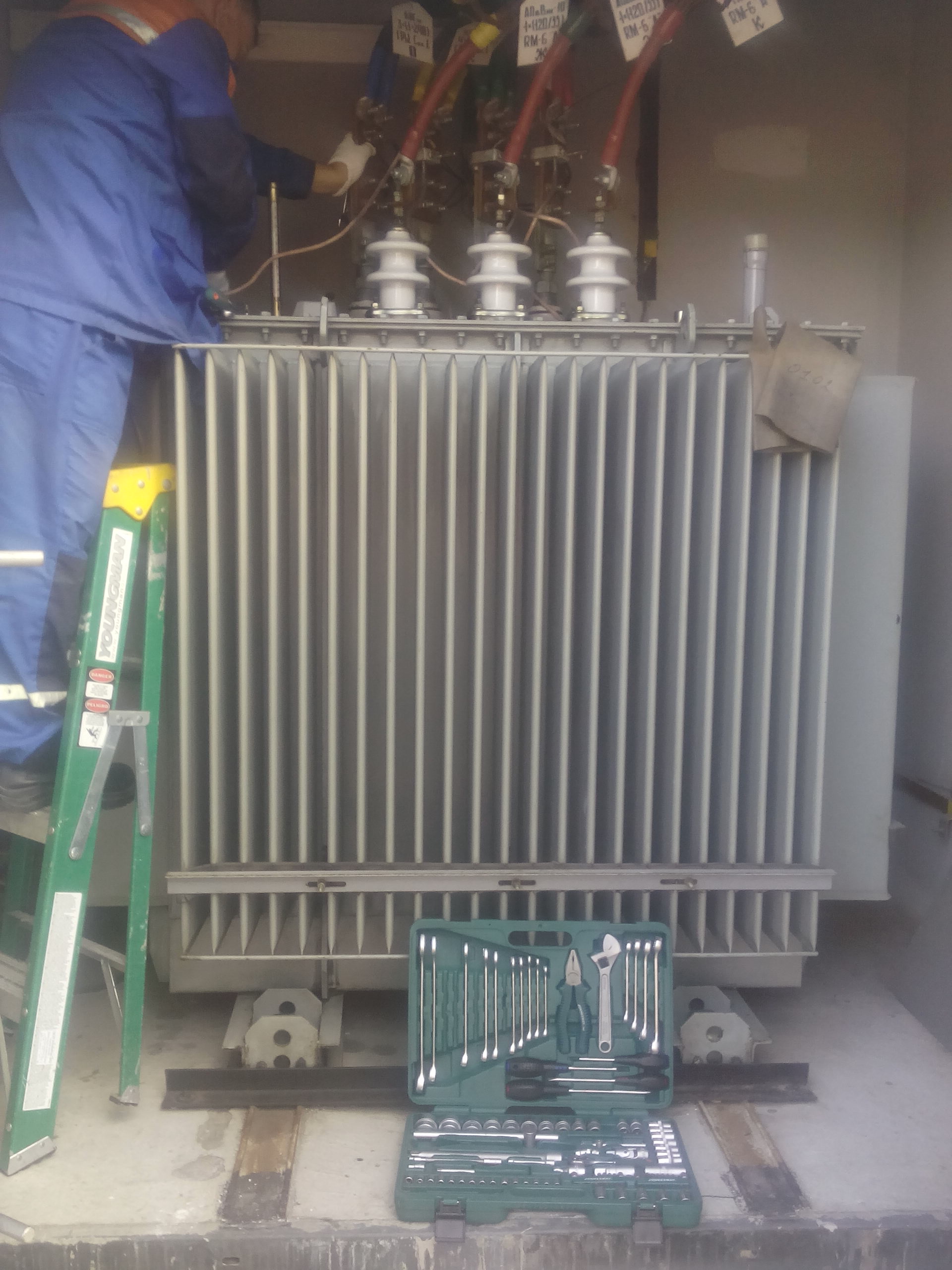

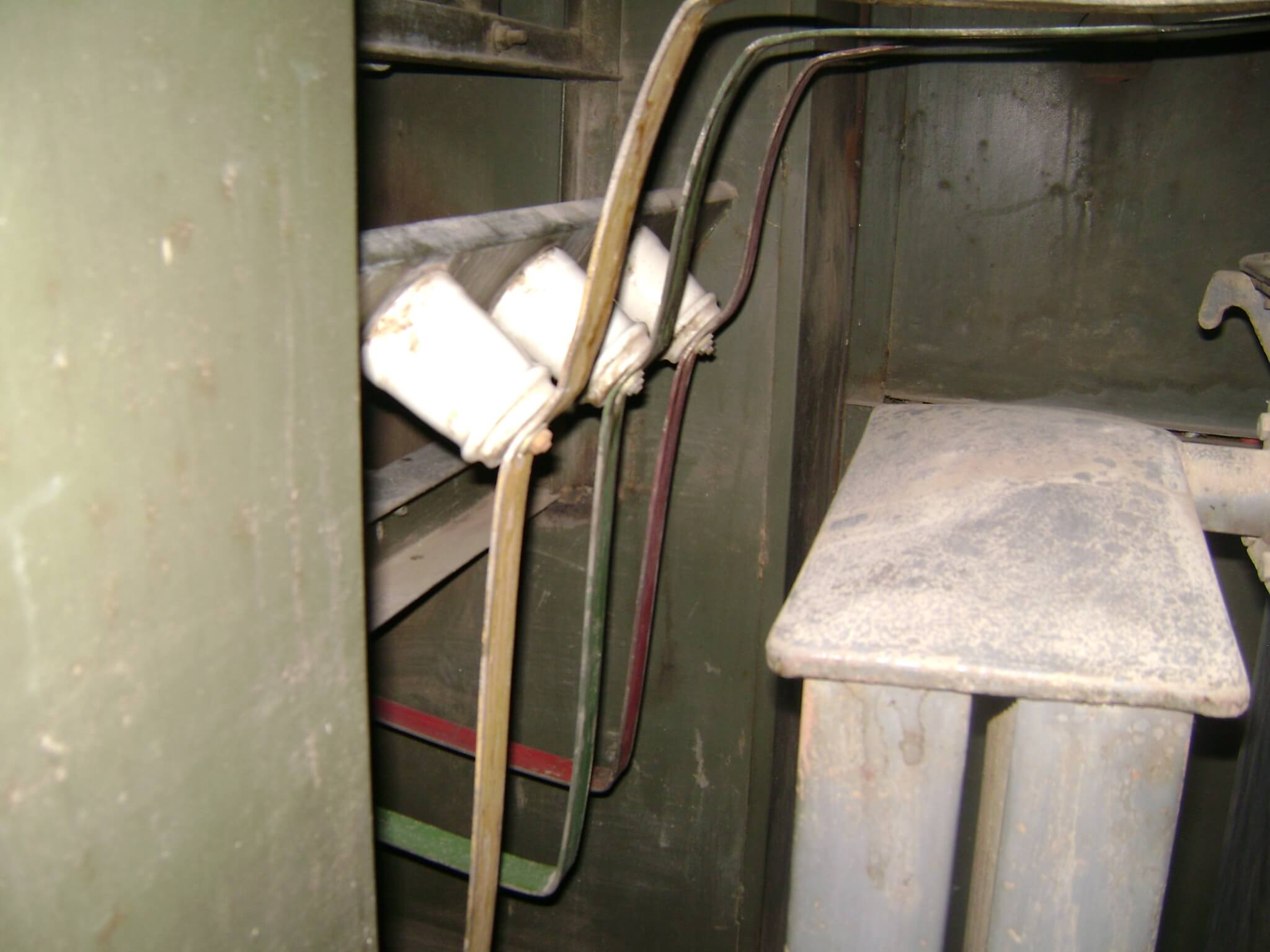

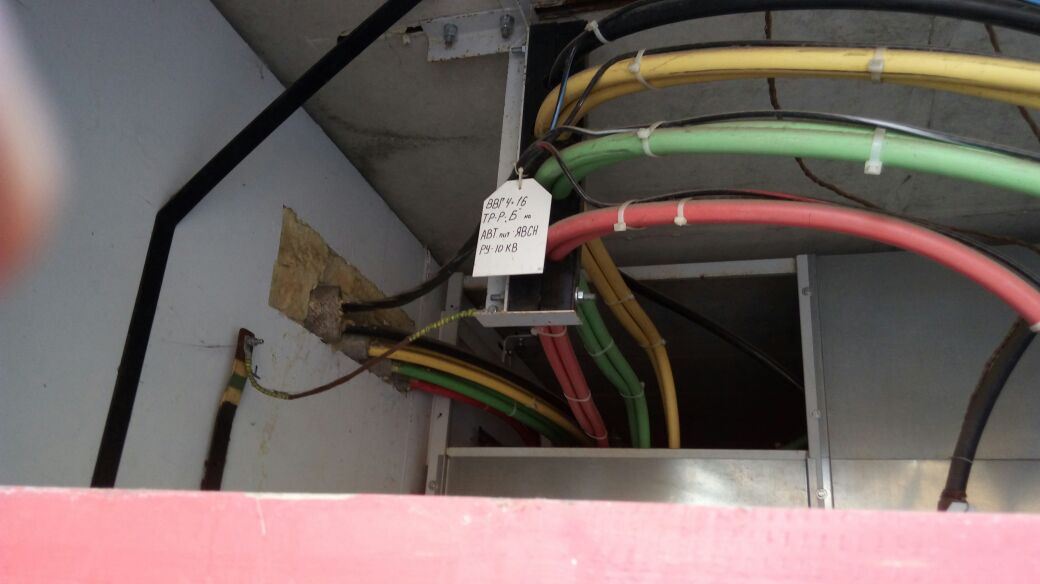

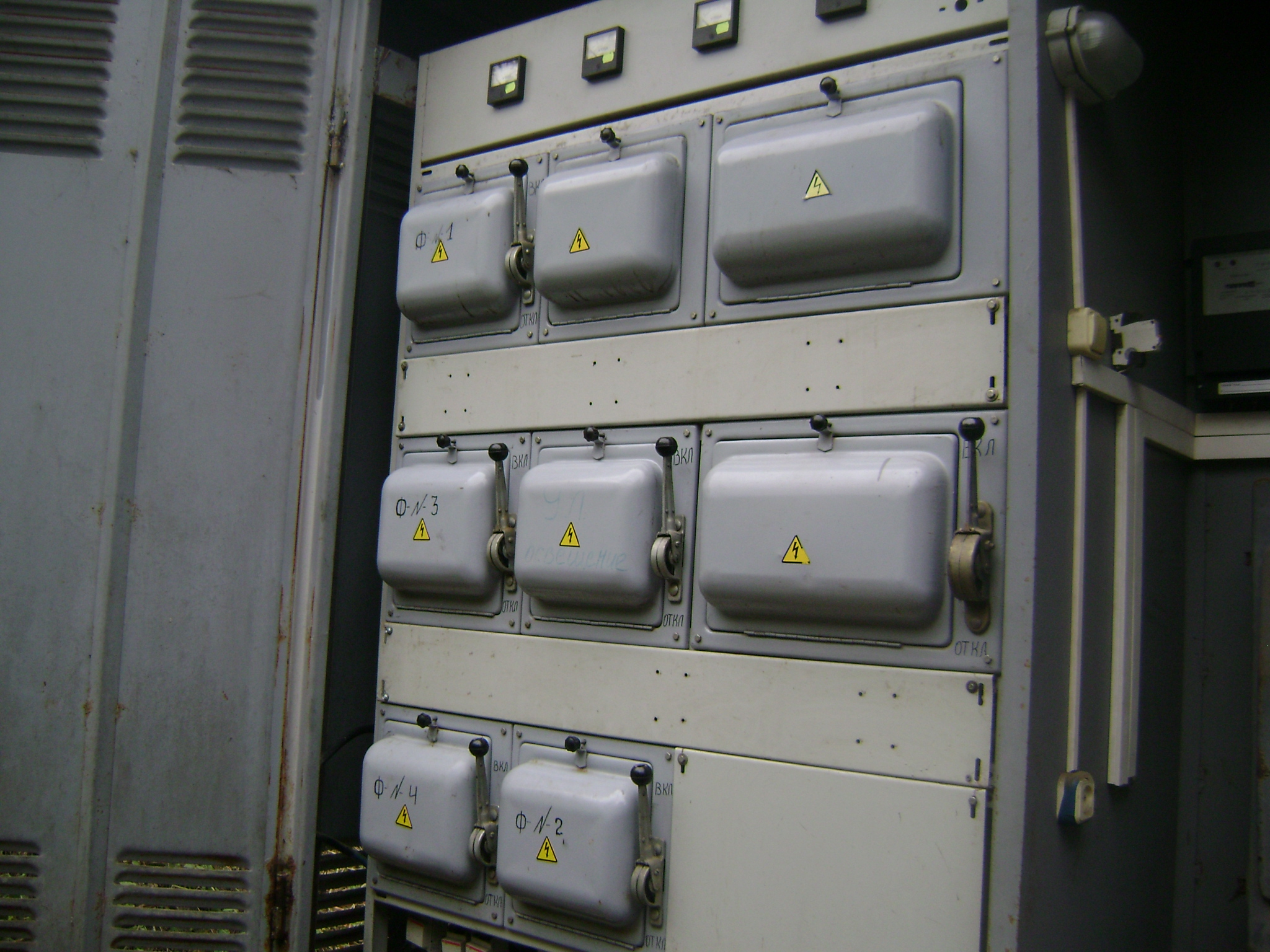

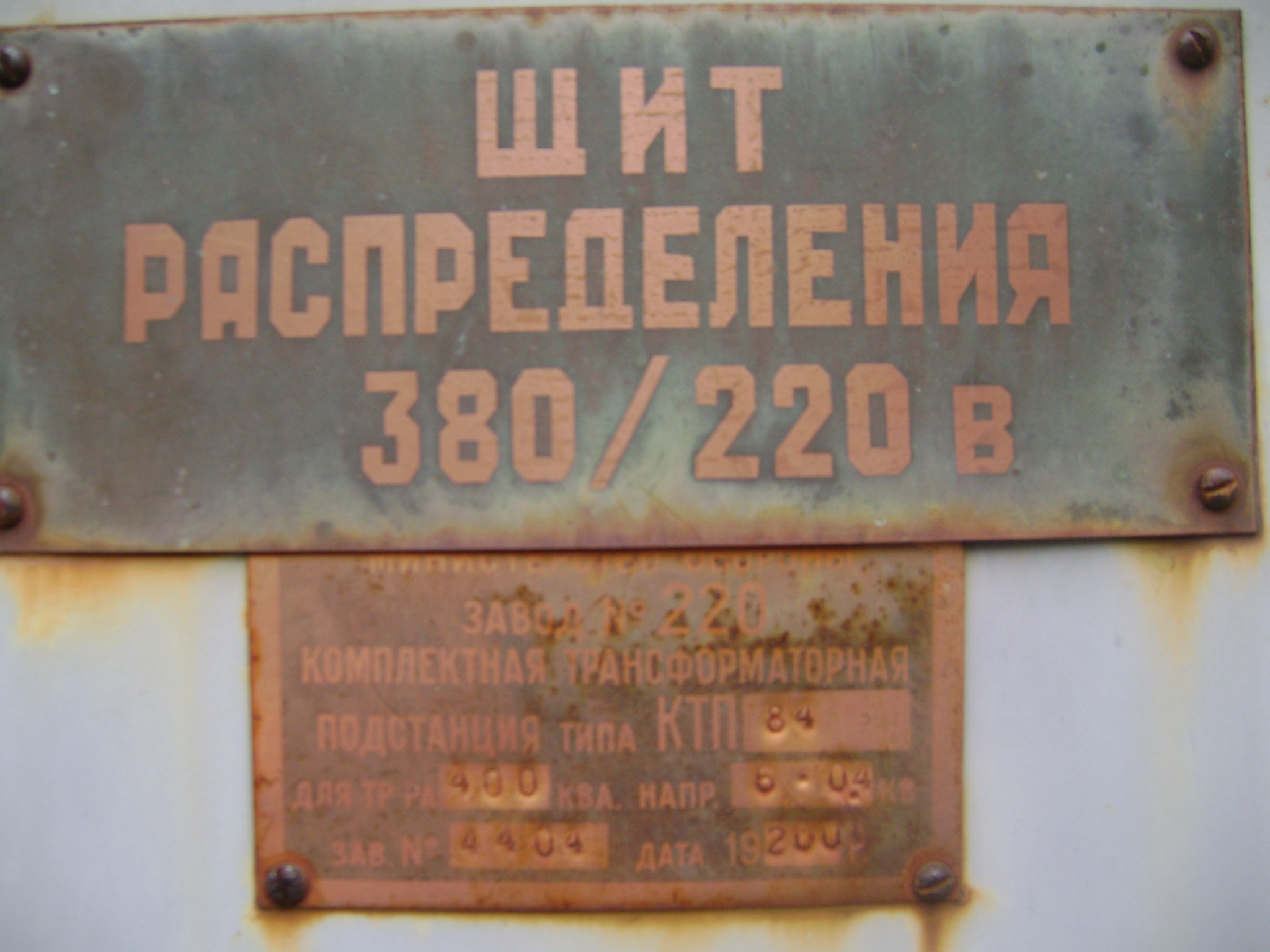

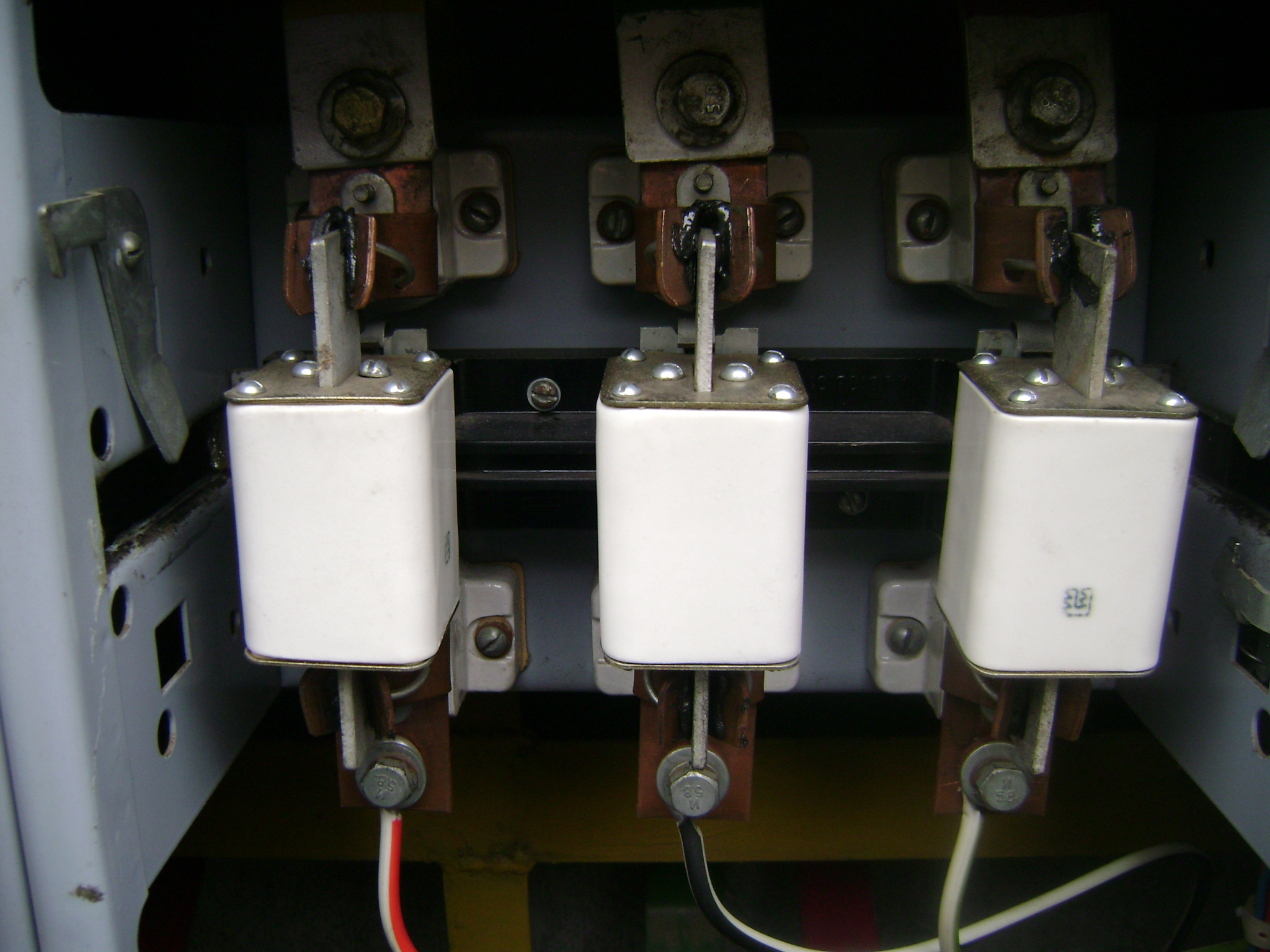

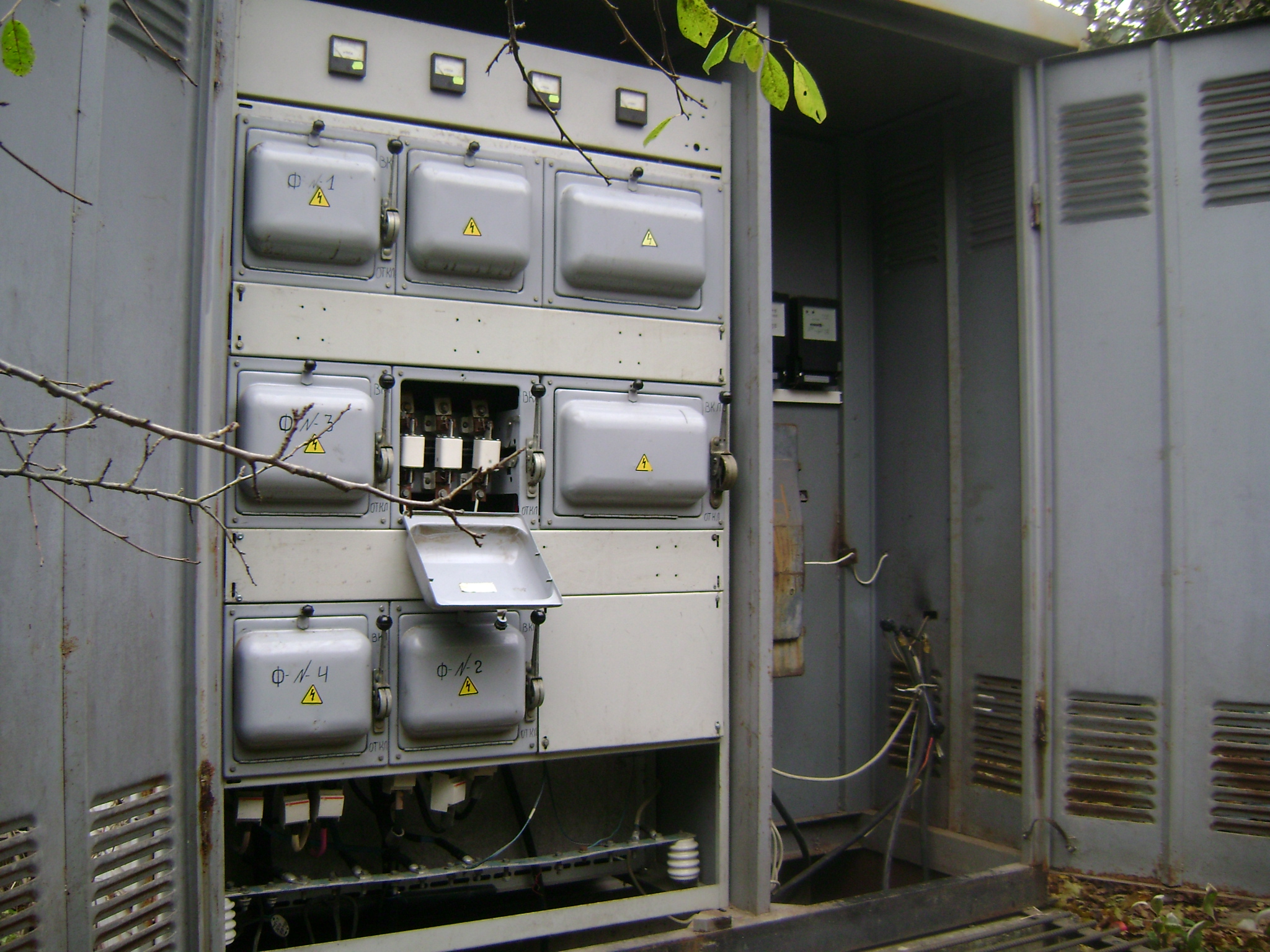

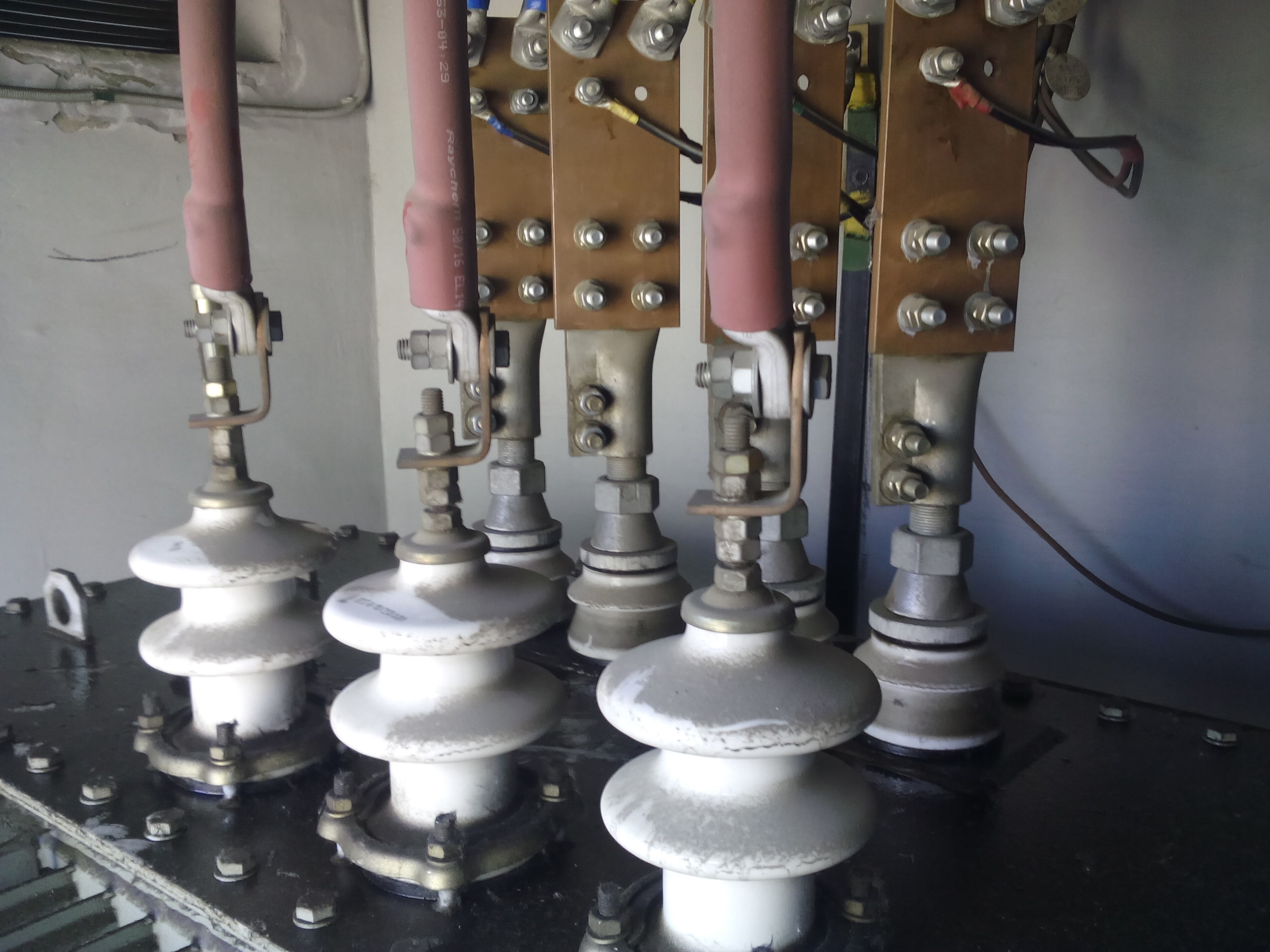

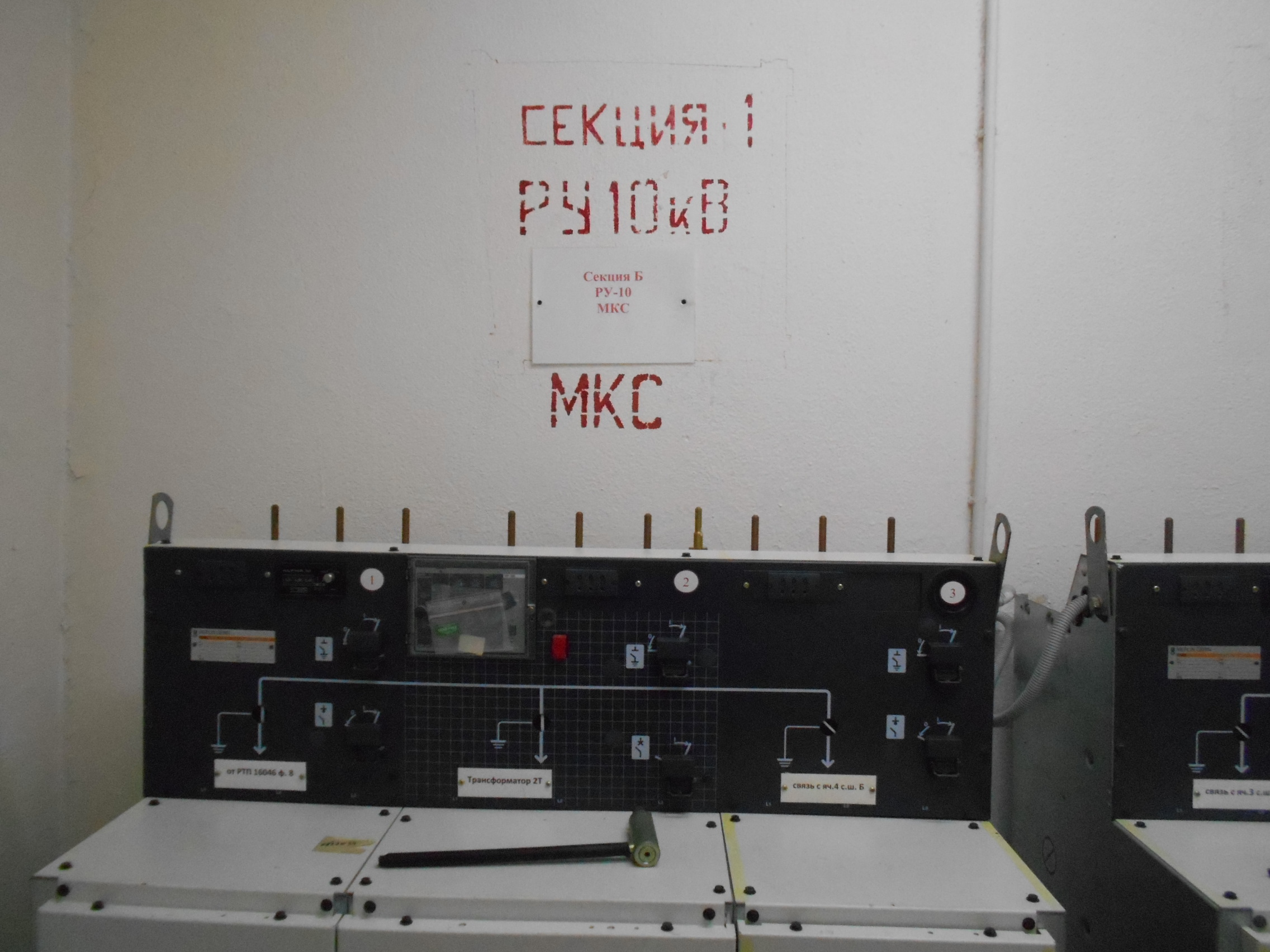

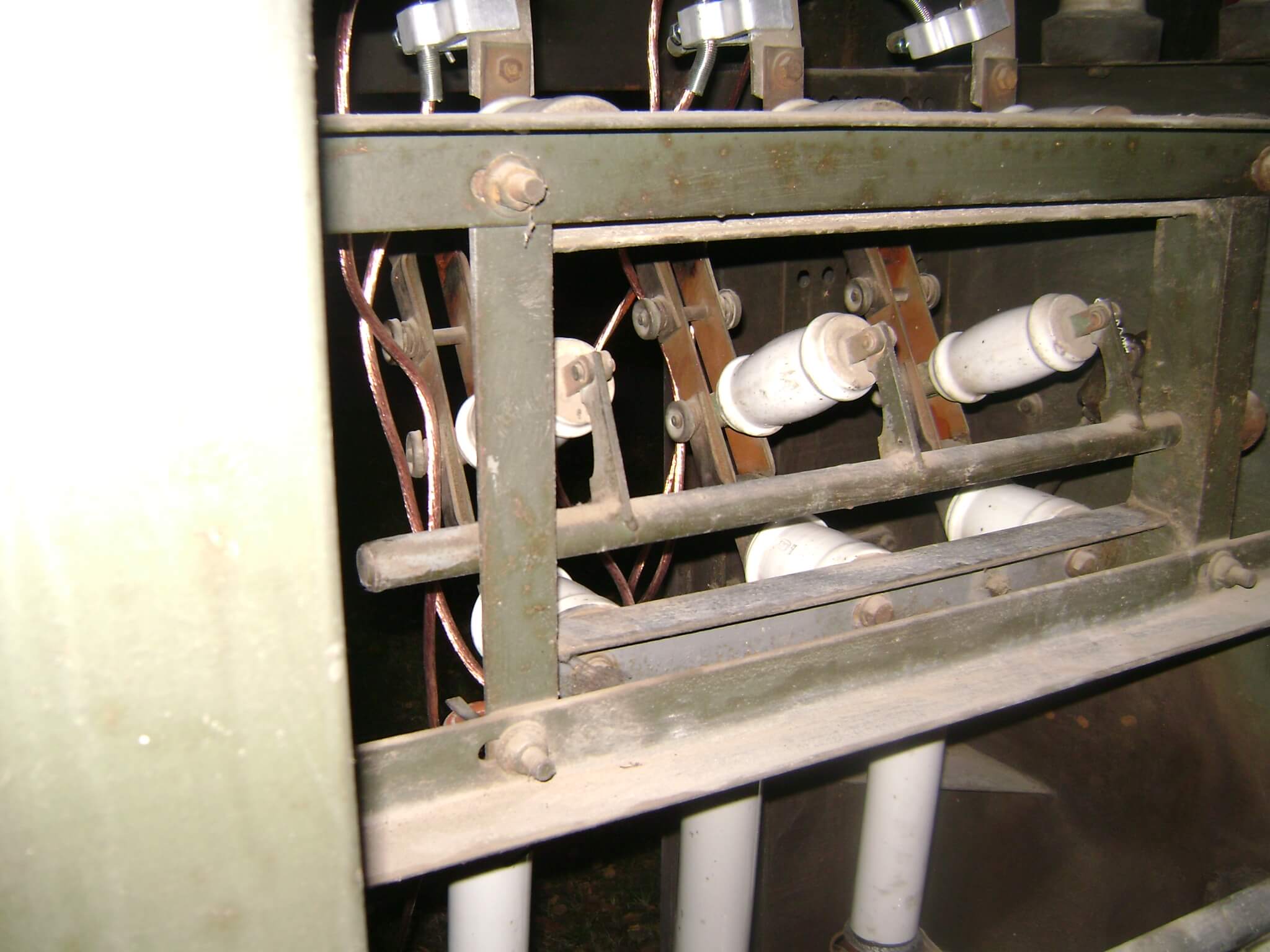

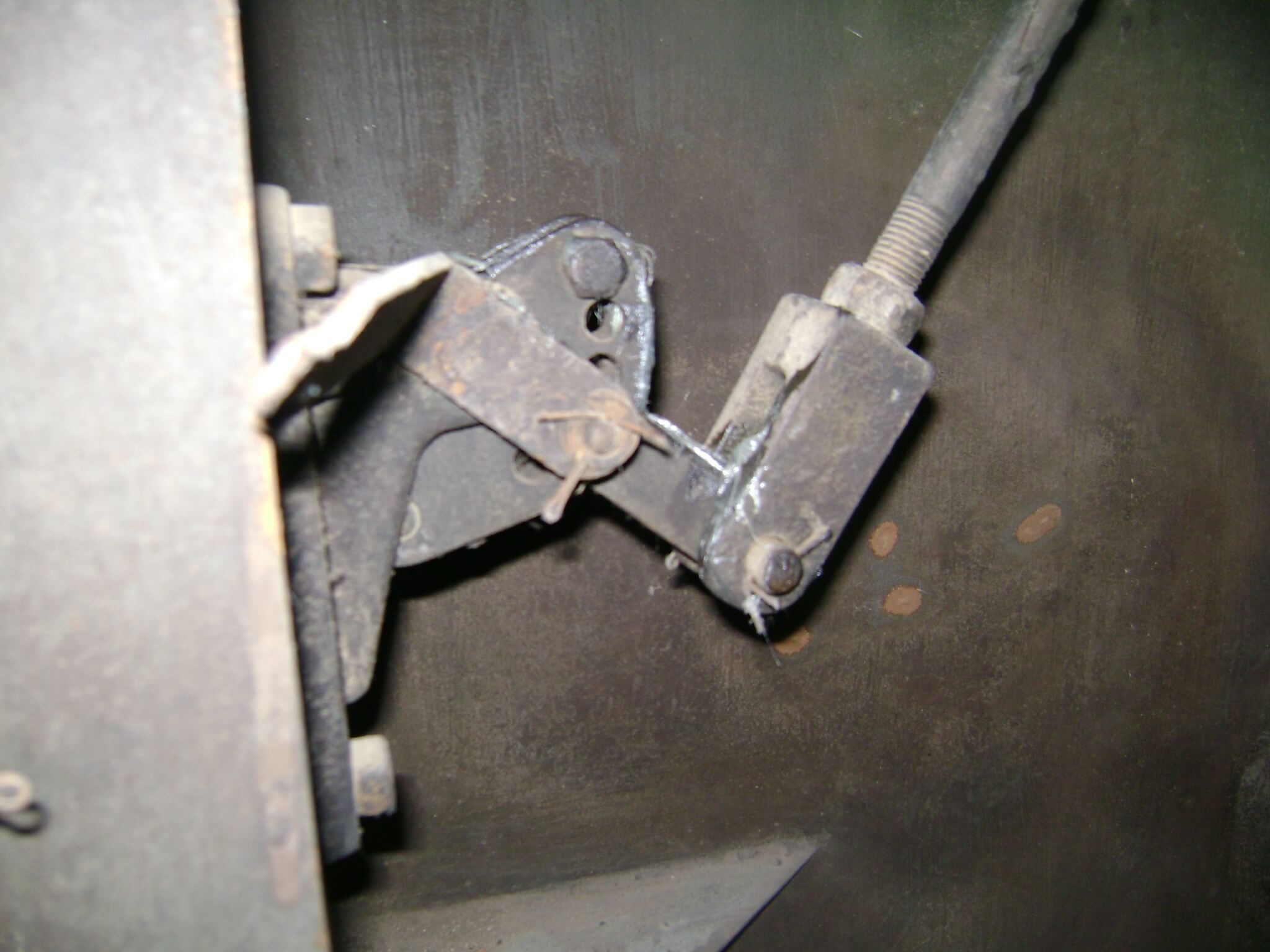

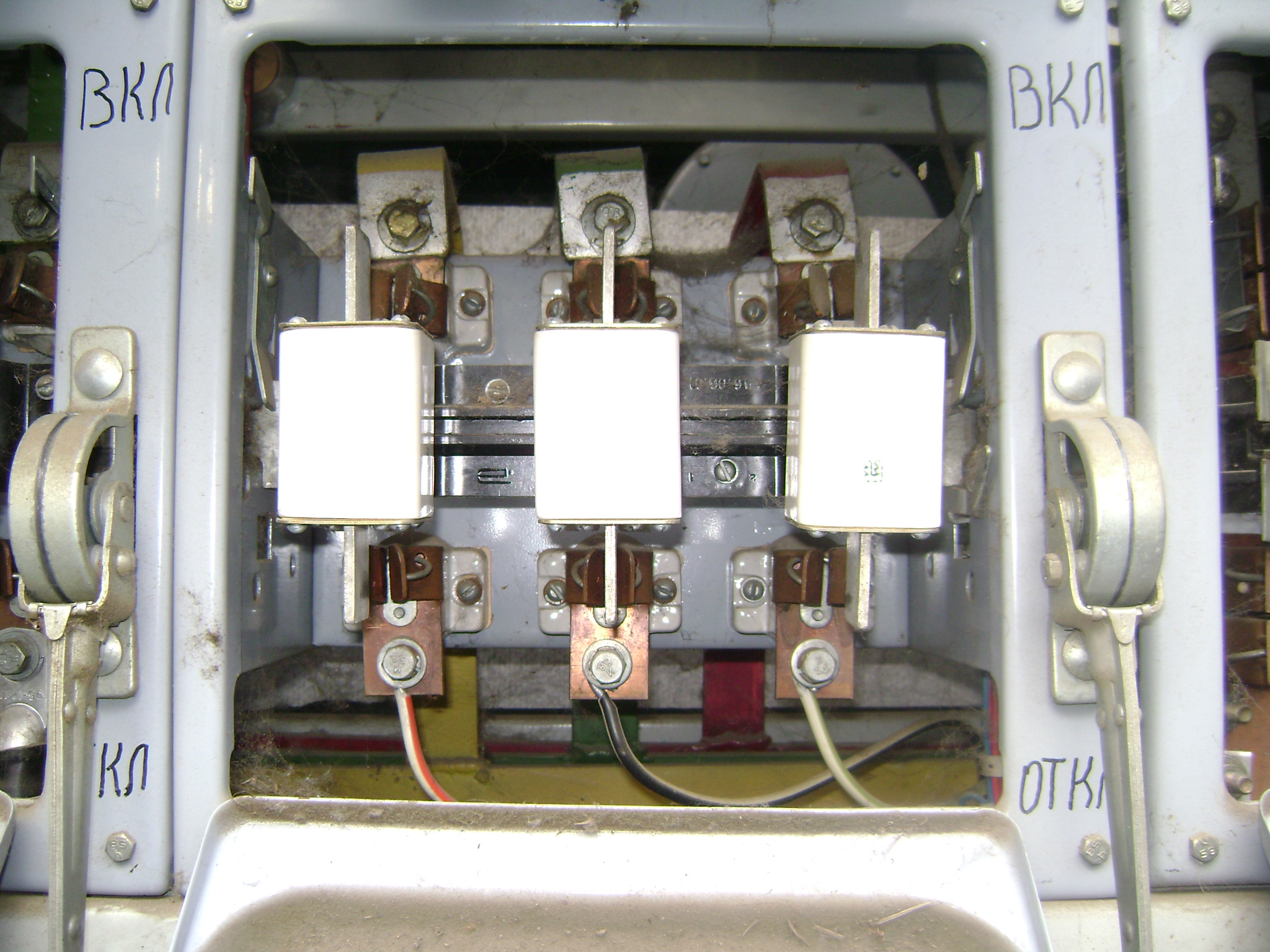

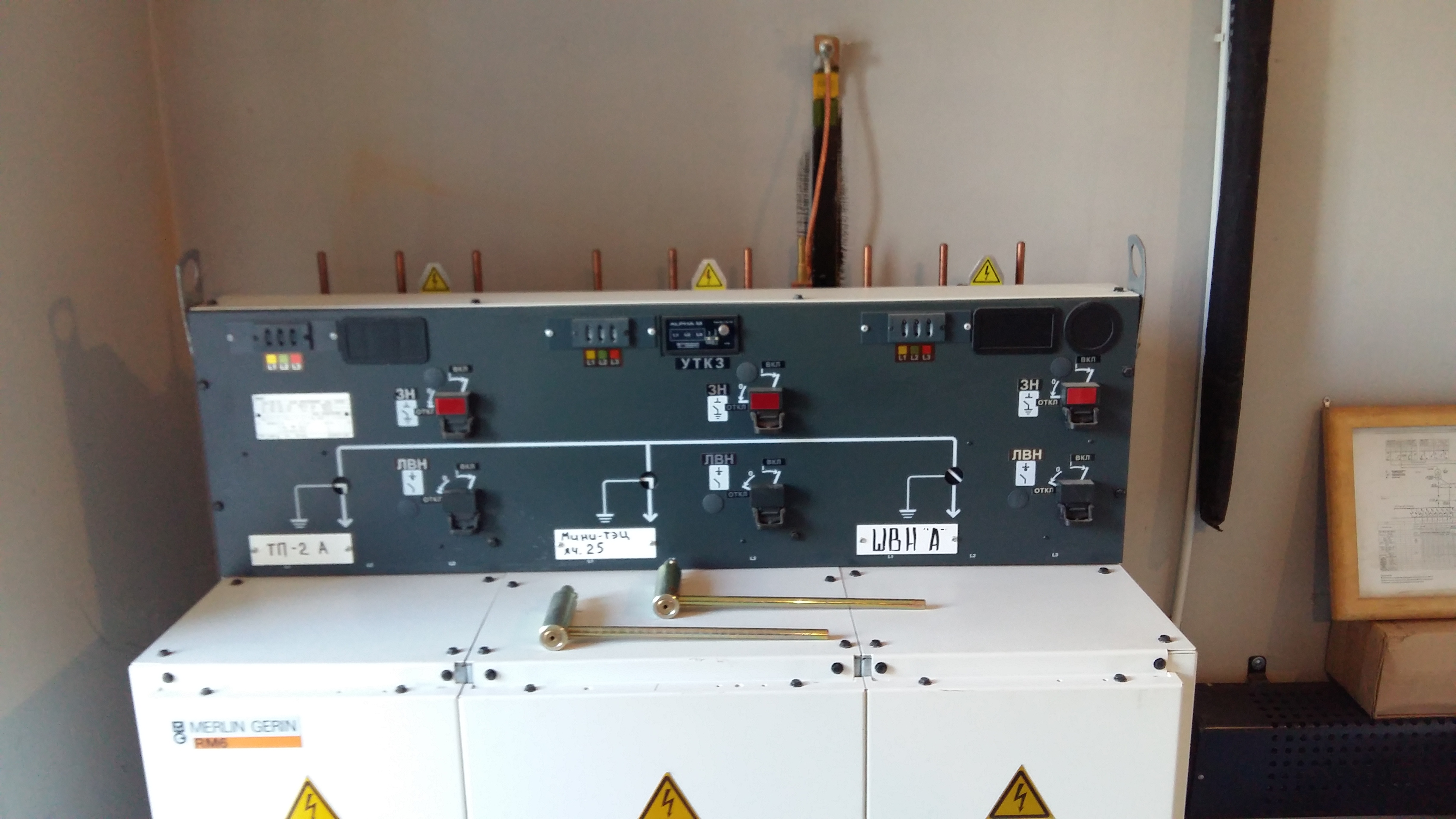

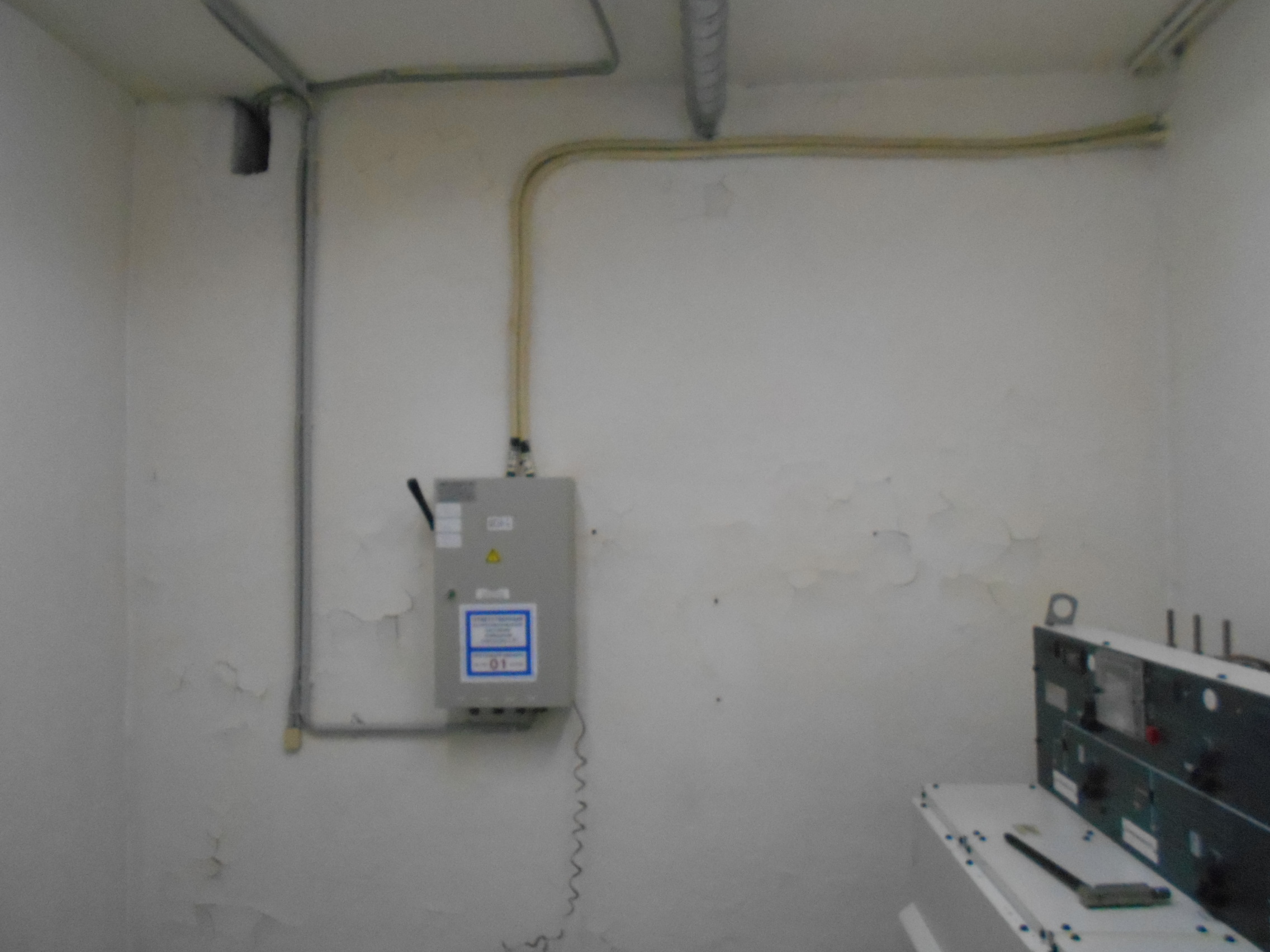

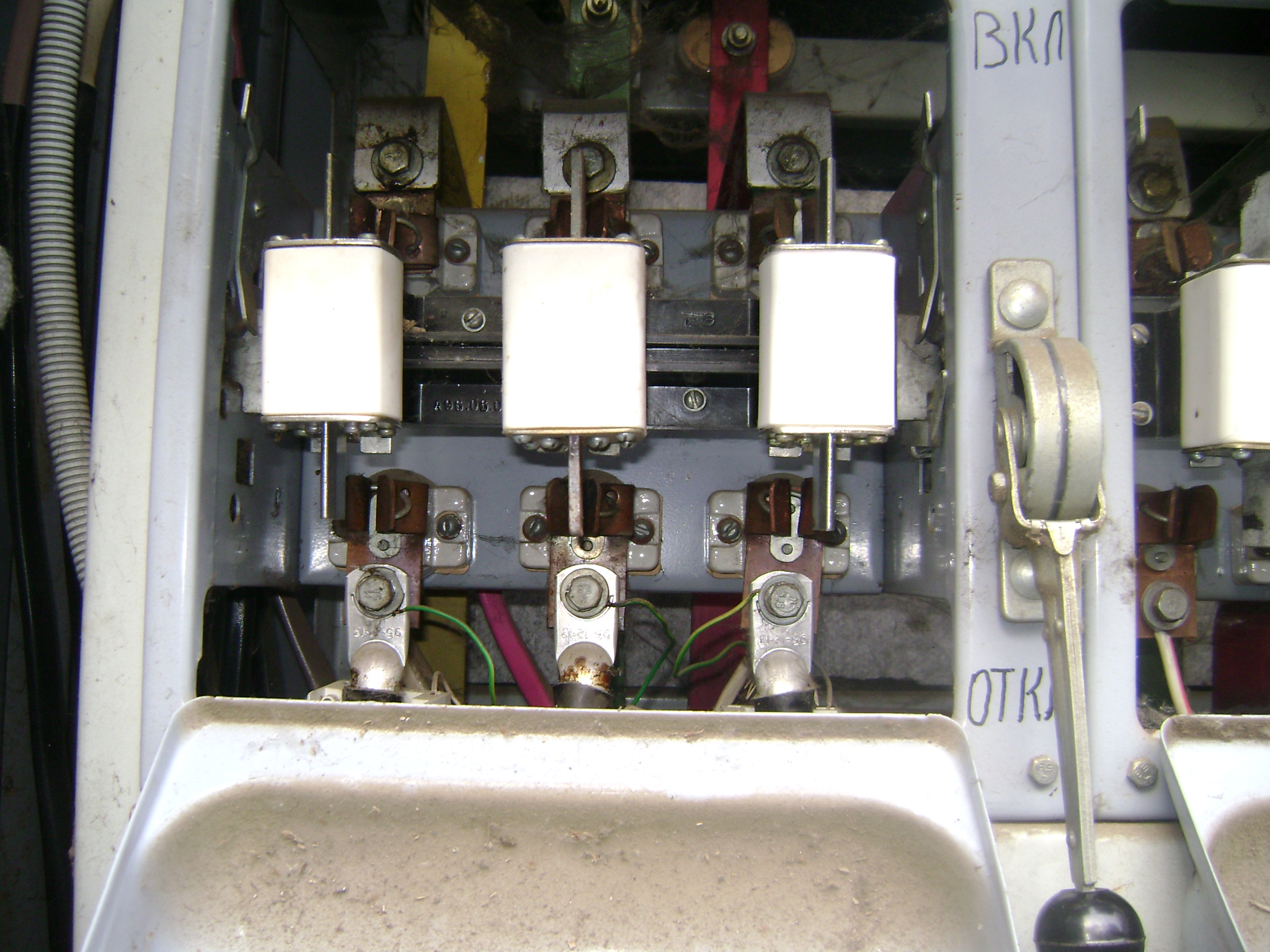

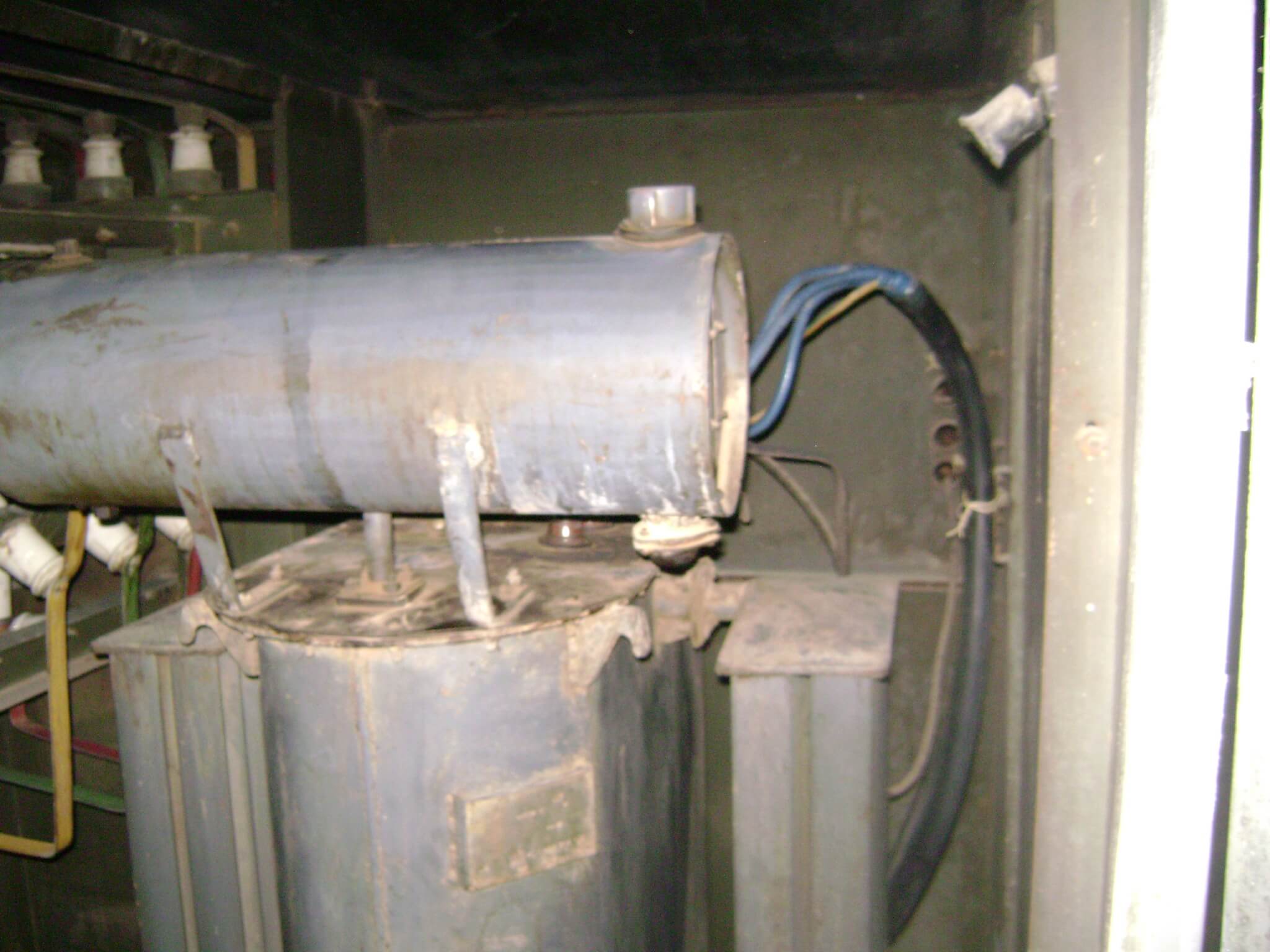

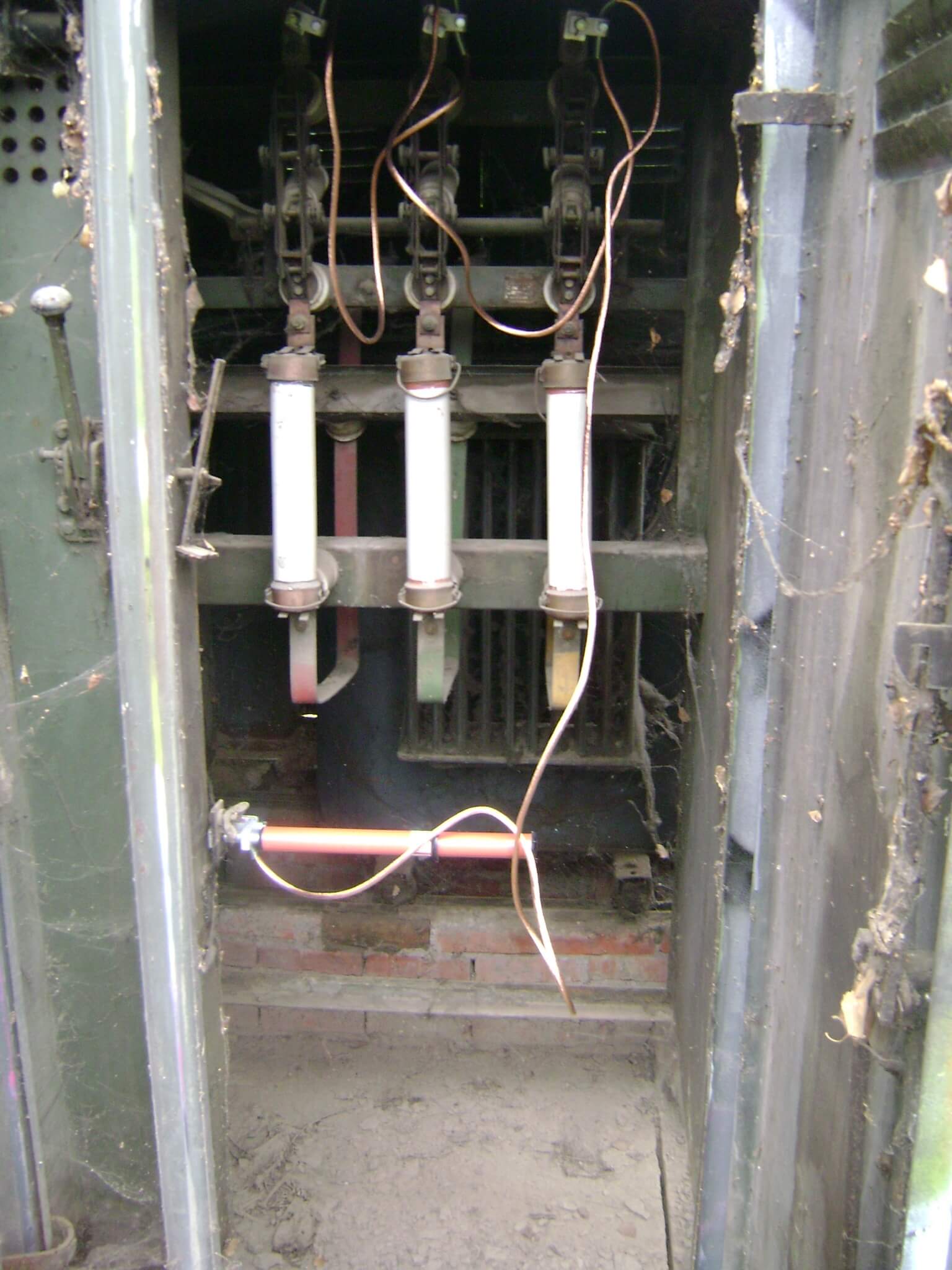

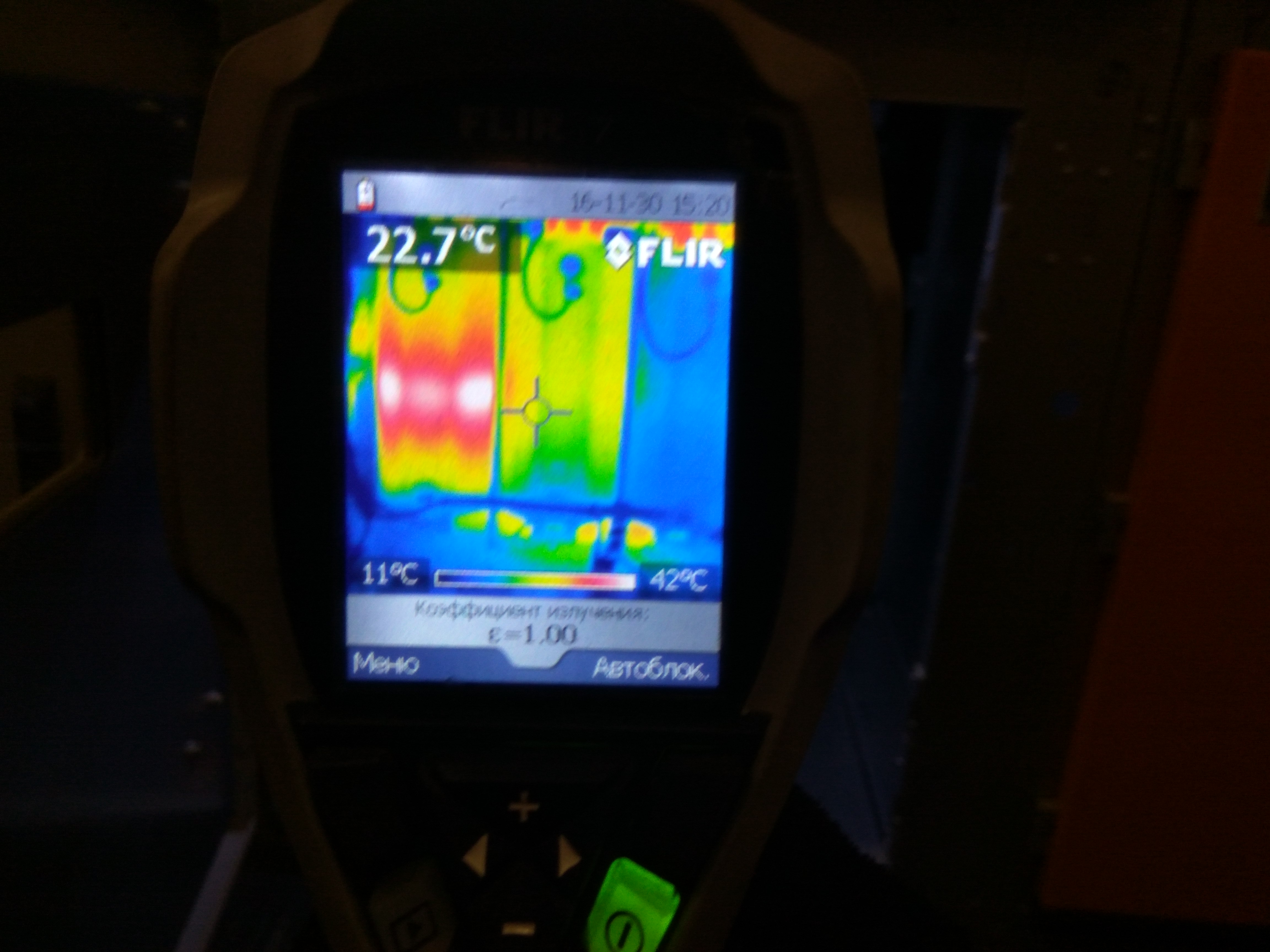

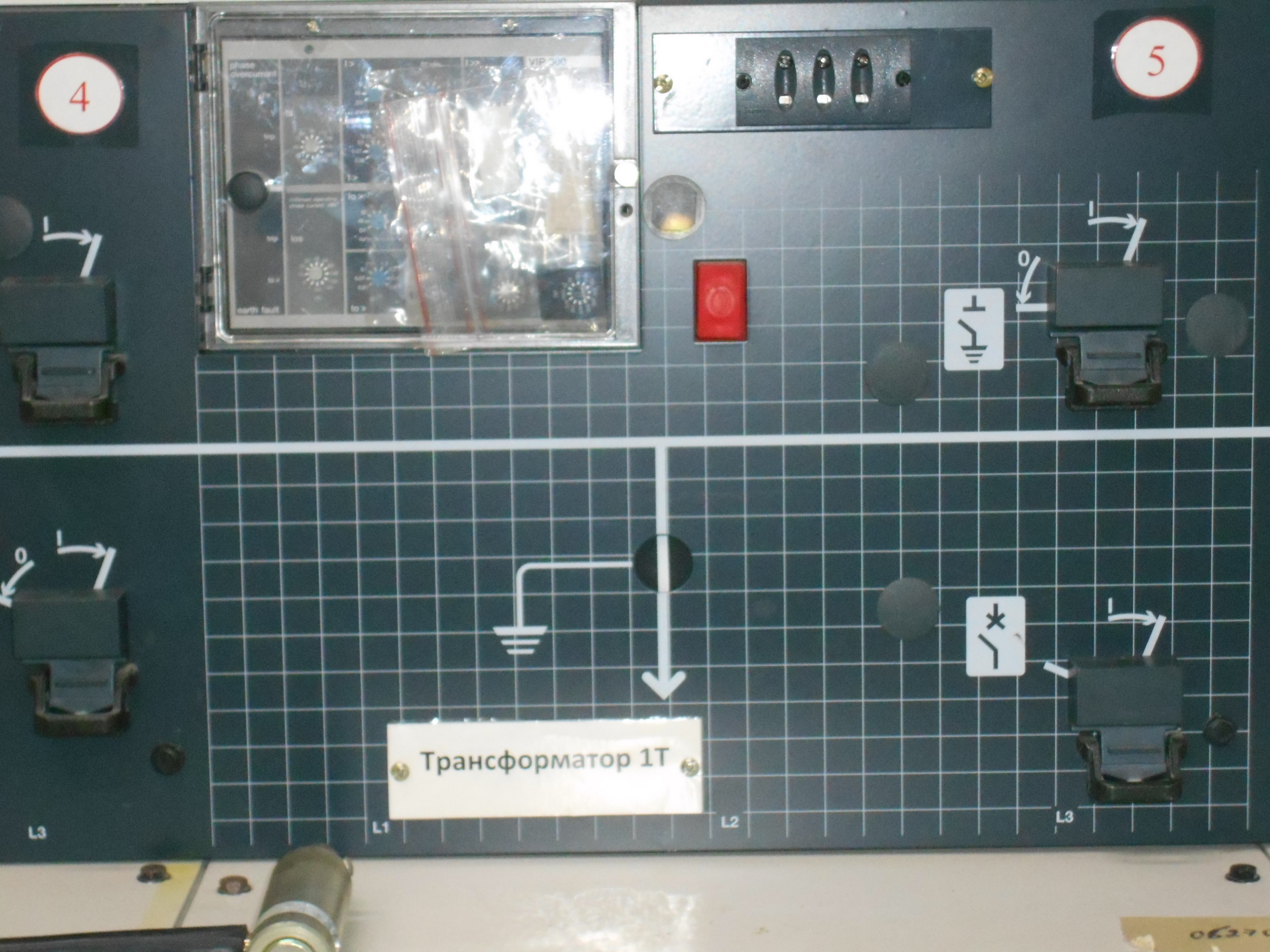

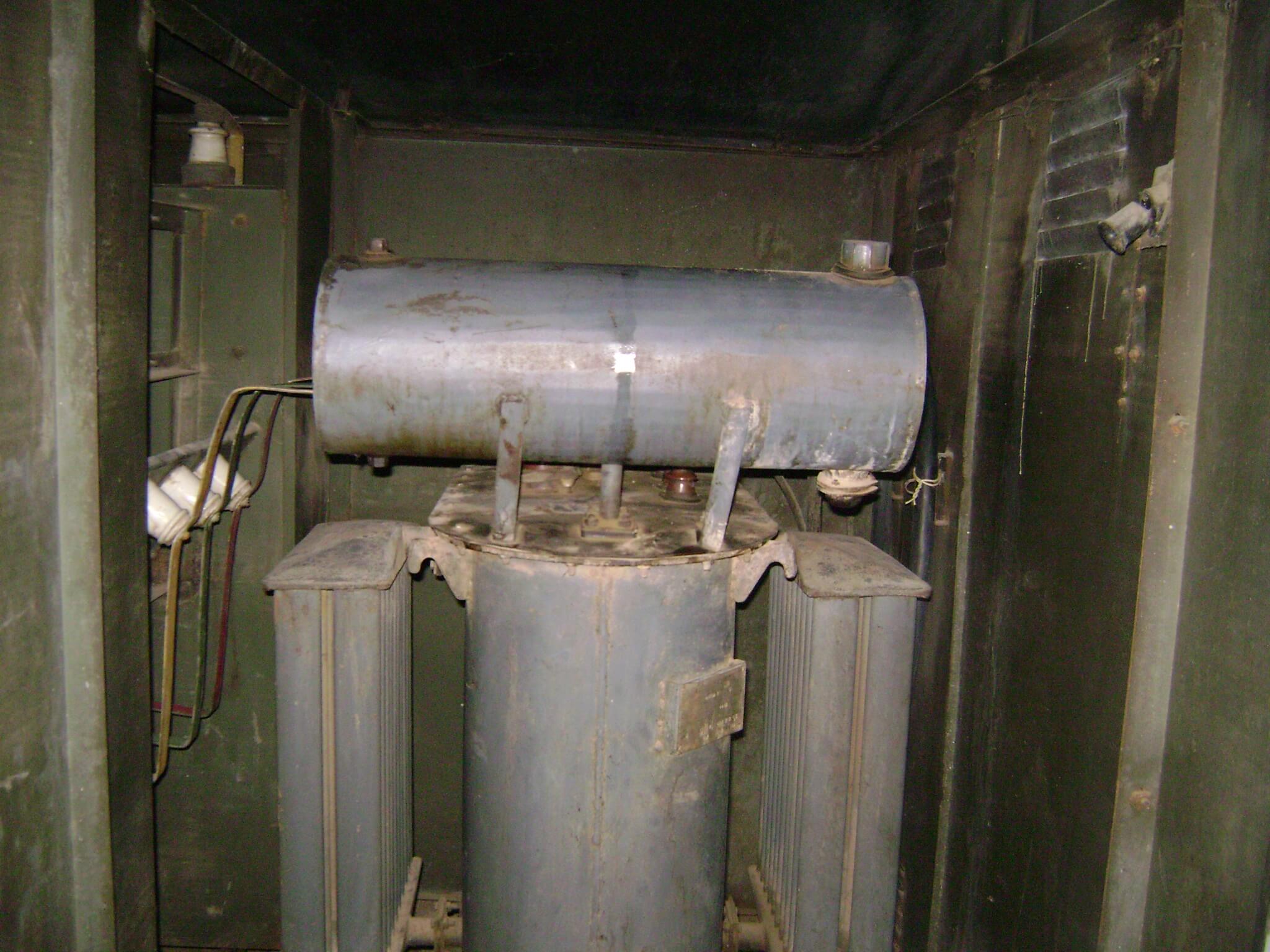

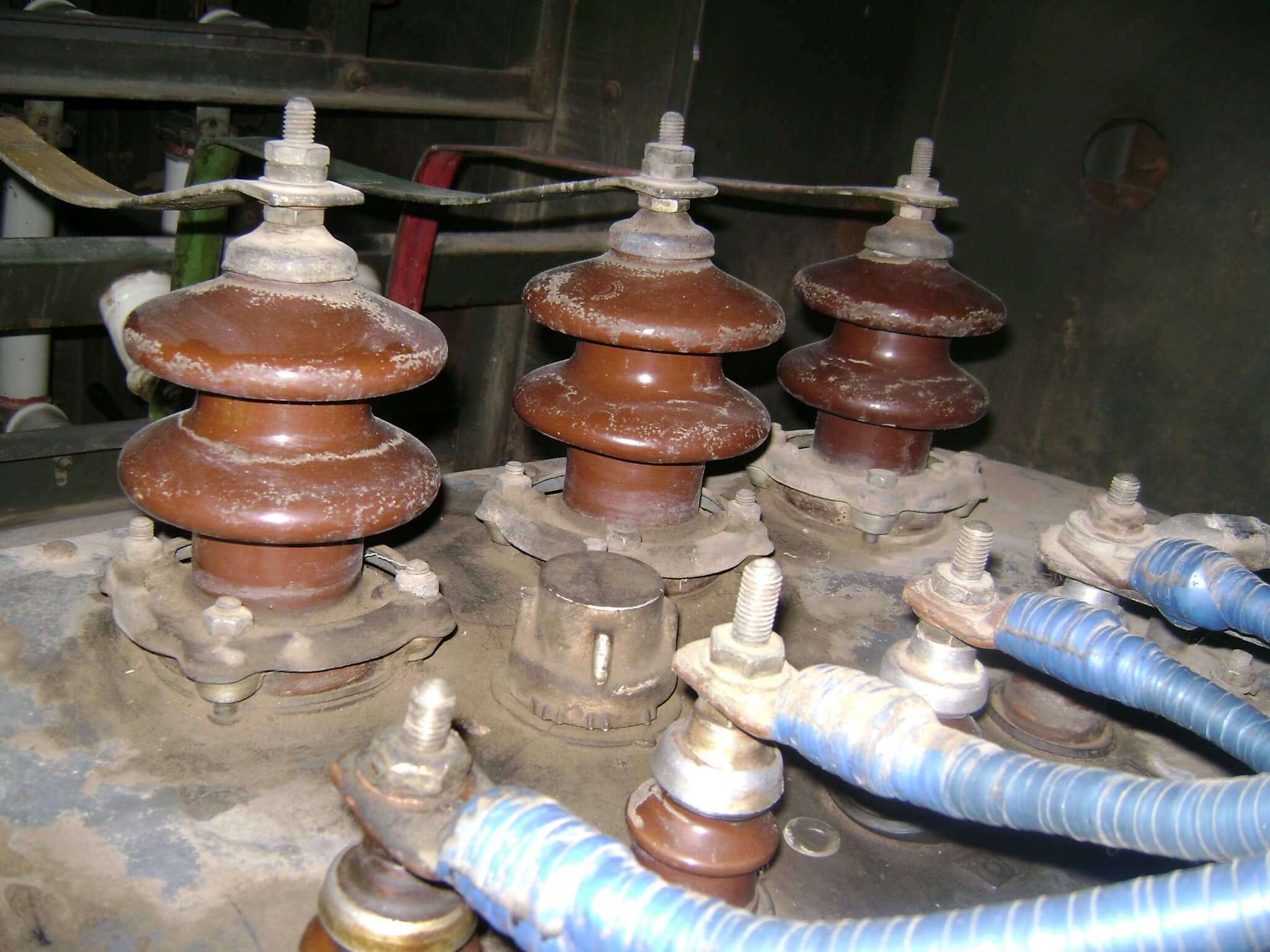

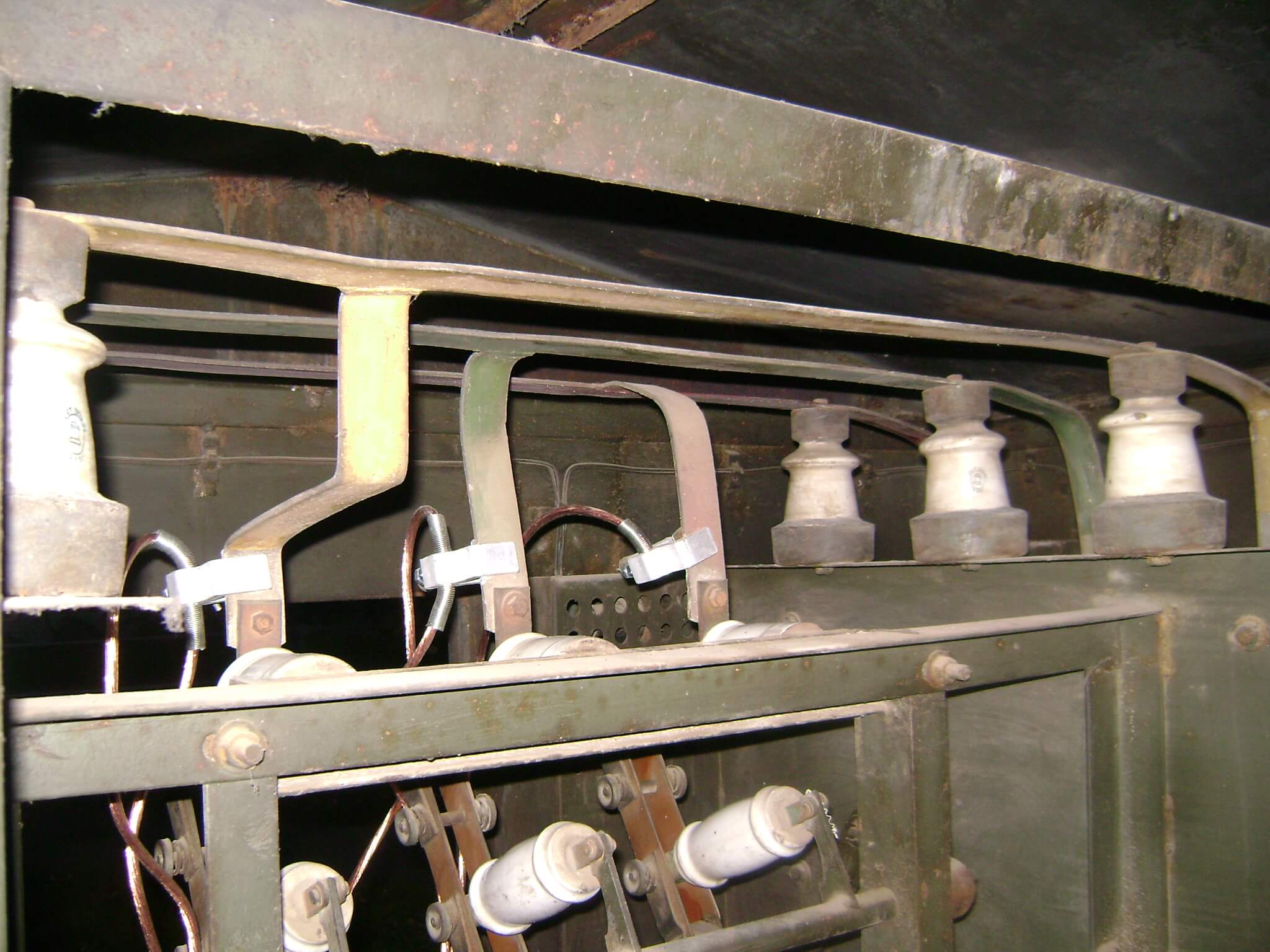

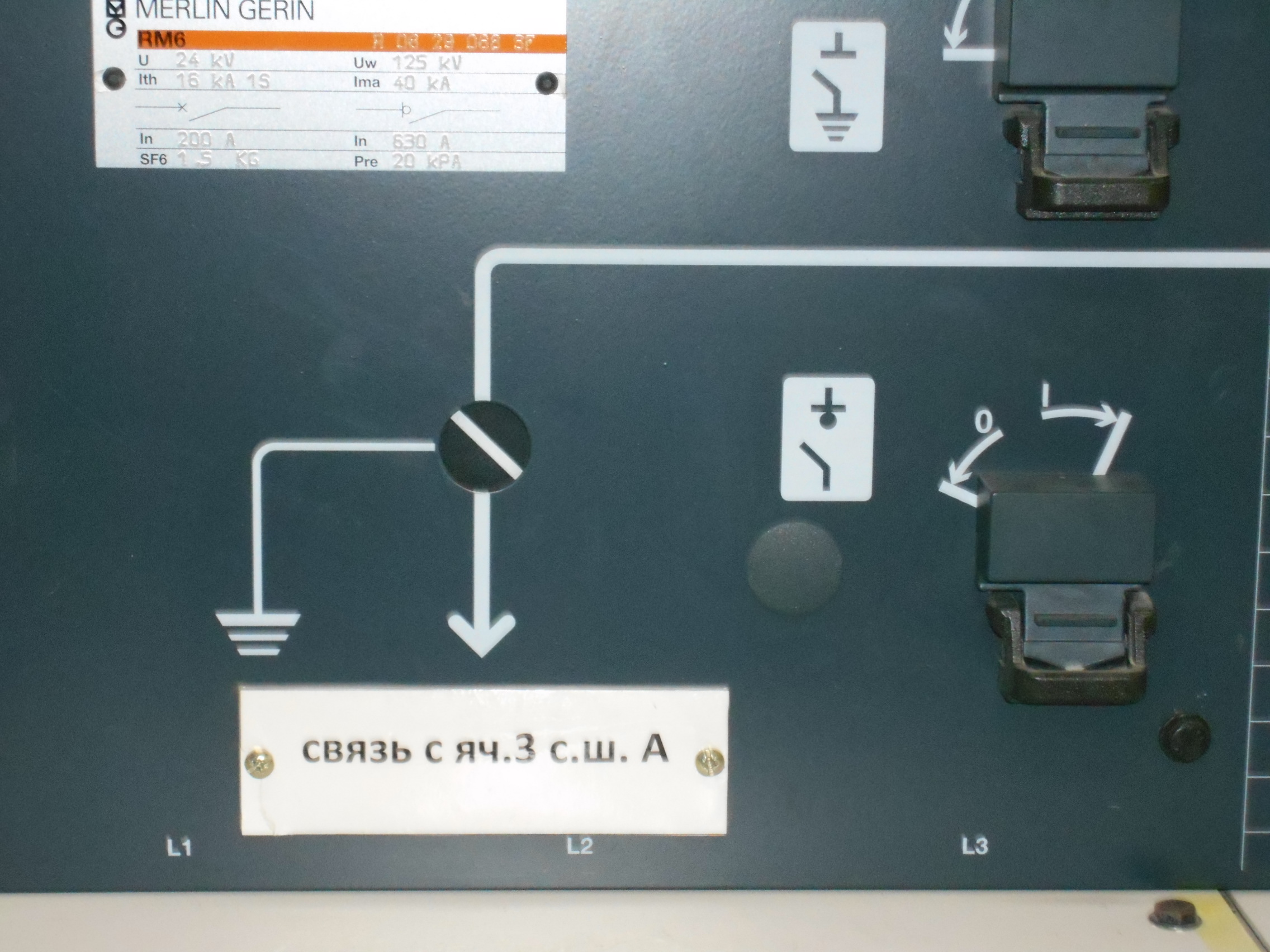

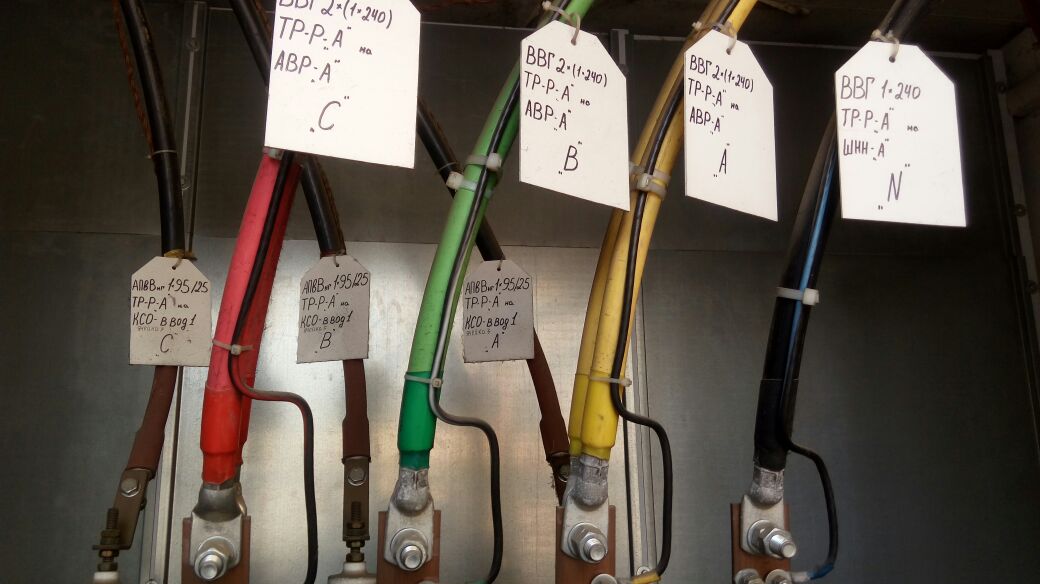

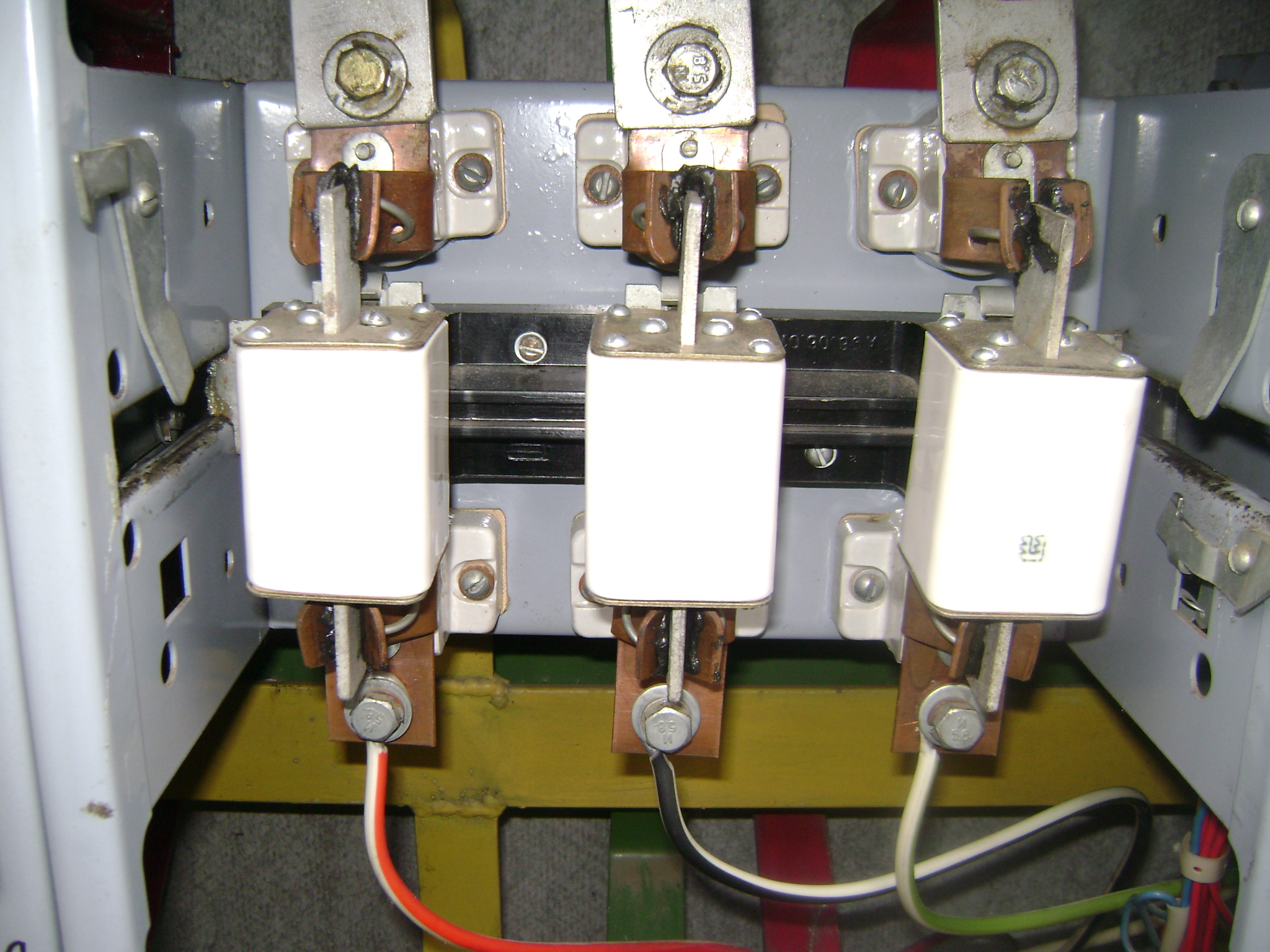

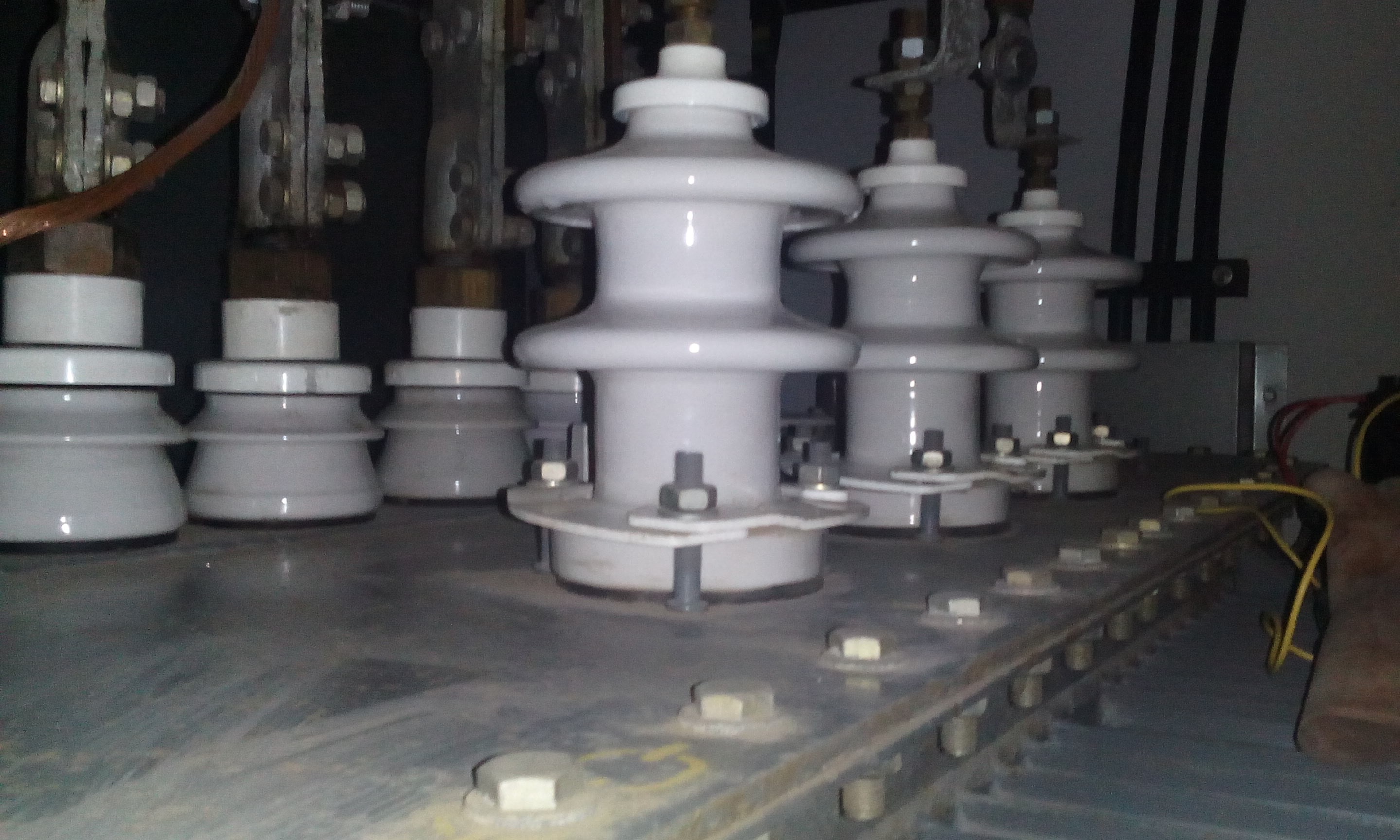

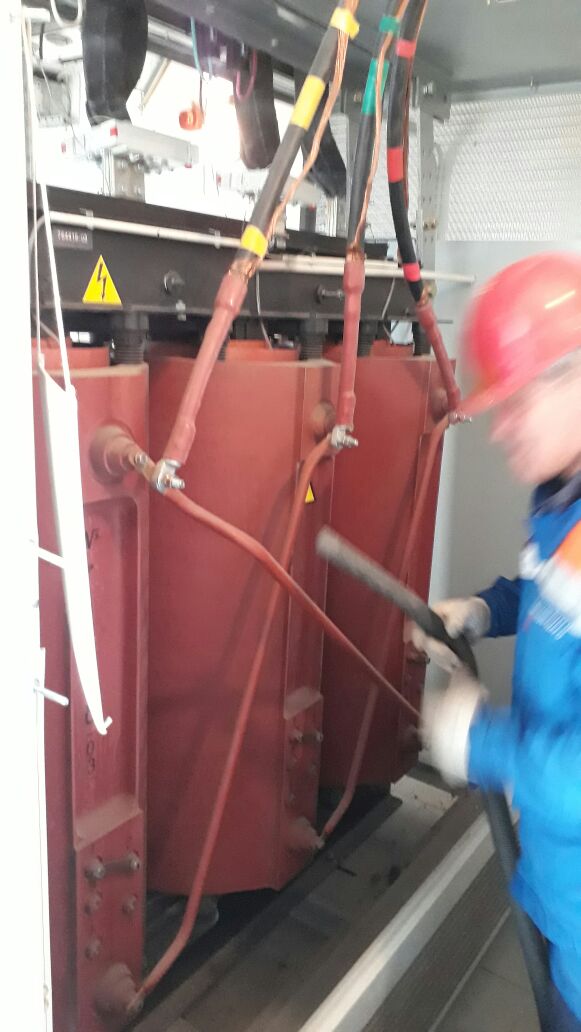

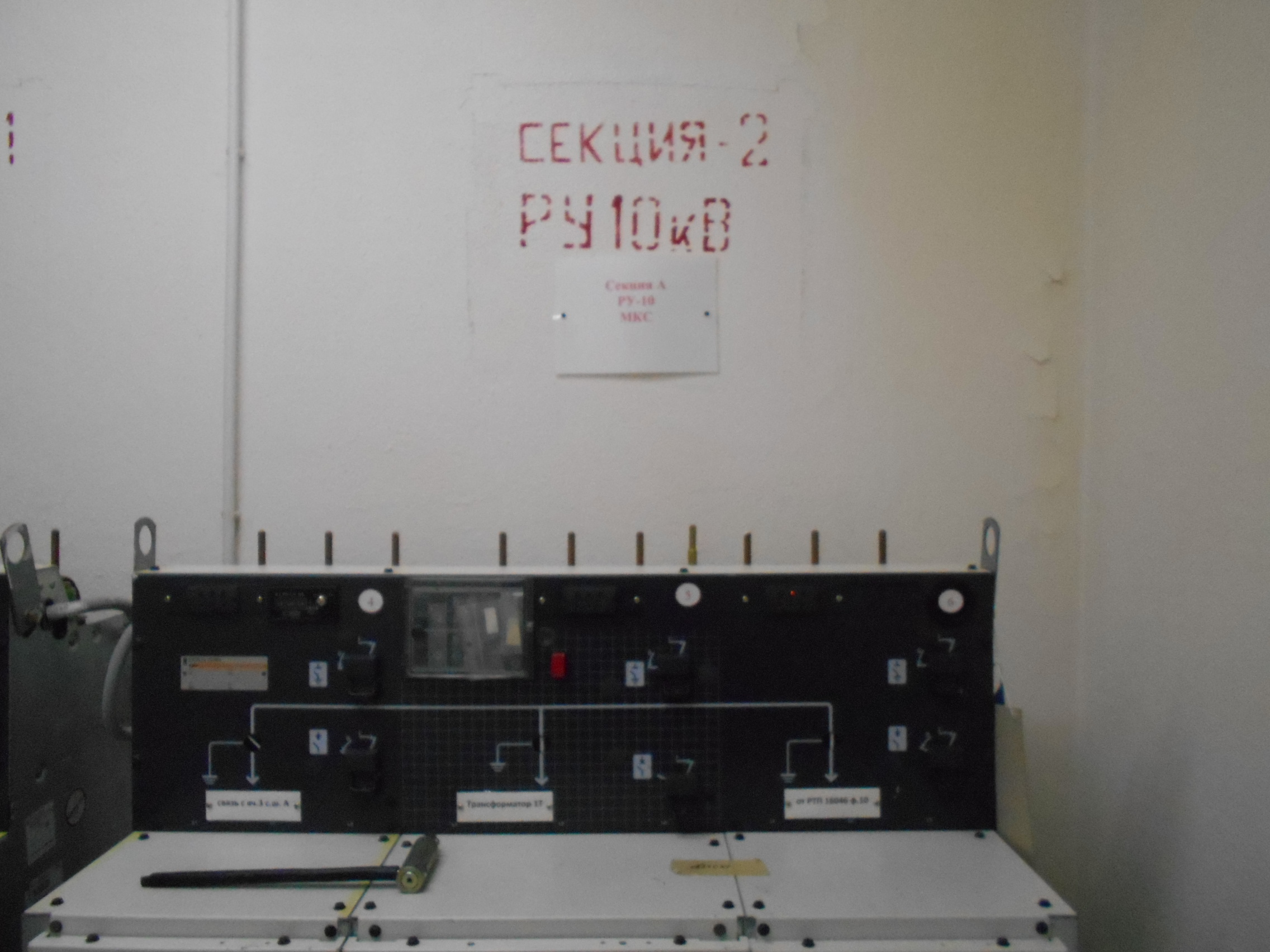

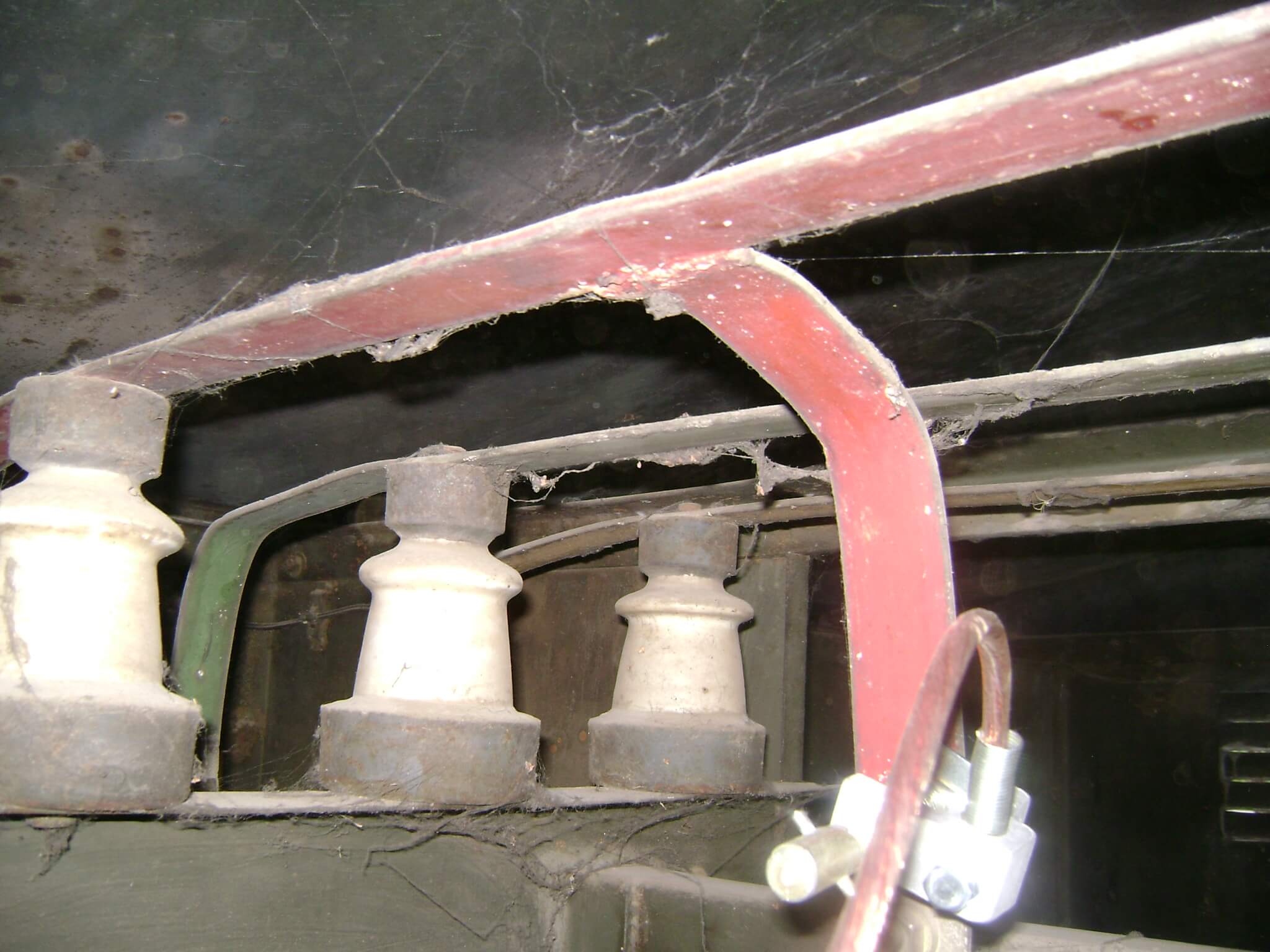

Фотографии работ
